直流大功率电磁阀与PLC输出口连接电路的工作原理

有关直流大功率电磁阀与PLC输出口连接电路的工作原理，用继电器驱动电磁阀电路的缺点有哪些，由继电器组成的驱动电磁阀启停与保护电路，用电子元件组成的驱动电磁阀启停及断电保护电路。

直流大功率电磁阀与PLC输出口连接电路

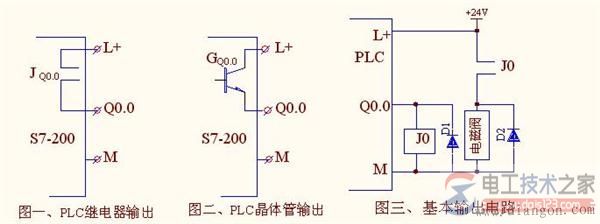

以S7-200为例，其plc输出有二种形式：1、继电器触点输出（见图一）；2、晶体管发射极输出（见下图二）。

由于PLC内的继电器触点电流与晶体管输出电流都较小，故不可用它直接驱动像电磁阀这样大功率（大电流）直流负载，一般均采用中间直流继电器做过渡（见下图三）。


用继电器驱动电磁阀电路简单，但它有以下缺点：1、继电器使用寿命有限制，在继电气频繁动作的场合，要经常更换继电器方可确保设备可靠动作；2继电器触点易粘连，在自动控制系统中因它的粘连会引起操作失控而造成事故；3、继电器线圈如发生短路会烧毁PLC的输出点。

为克服因继电器触点粘连、其线圈短路及电磁阀线圈短路所造成的失控及损坏，本文提供用二种带有断电保护功能的驱动大功率电磁阀的控制电路。【直流大功率电磁阀与PLC输出口连接电路的工作原理】

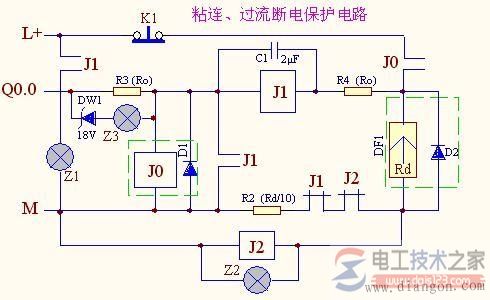

 一、由继电器组成的驱动电磁阀启停与保护电路，见下图：


一、电路说明

该电路是由3个直流继电器组成，其J0为基本电路组件，它受PLC的输出控制，它的常开触点控制电磁阀的通断。考虑继电器触点易粘连及线圈短路会引起失控造成事故，增加了J1、J2二个继电器及电阻电容等原件，组成了当继电器触点粘连、线圈短路或电磁阀线圈短路时立即断电的保护电路，图中绿色虚线框内电路为主电路，其余部分即为当继电器触点粘连或继电器、电磁阀线圈短路时立即切断电源的保护电路。

电路的J0、J1继电器的工作电压为12V，其线圈电阻值=Ro。J2工作电压=24V。J0串接R3（阻值=Ro），接在Q0.0输出端，故当Q0.0=1（+24V）时J0电压=12V可正常动作。DW1稳压管与6V指示灯Z3串联后，与R3并联。当Q0.0=1时R3电压=12V。低于DW1稳压值（18V），故正常情况下DW1处于截至状态，指示灯Z3是不会点亮的。

J1与与电容器C1并接，再与电阻R4(其阻值Ro)串联，组成为通电延时定时器，其定时时间要略长于J0动作时间。

R2的阻值应选为电磁阀DF1线圈的阻值Rd的1/10~1/20，即R2=Rd/ (10~20)，这样在正常情况下，当电磁阀通导其R2的电压仅为1~2V，是不影响电磁阀的正常动作的。而与R2并联的J2在这么小的电压下是不会吸合的。

K1为常闭按钮，它起电路复位作用，即：一旦保护电路动作，其J1或J2继电器将吸合自锁，J1、J2常闭触点断开，切断电磁阀及PLC对外输出，起到保护作用。当电路排除故障后（如换掉J0或DF1），需要按一下K1按钮，使J1与J2断电回原位，使电路恢复正常状态。
