电磁阀控制器实物接线图

作者:老电工2020年11月27日 14:20

有关电磁阀控制器实物接线图,电磁阀控制器的接线方式,主要分为电源、输出和输入接线,电磁阀控制器实物接线方法详解,输出直接连接电磁阀或其他电器负载。

电磁阀控制器实物接线图

电磁阀控制器的接线方式,主要分为电源、输出和输入接线。

参考下图:

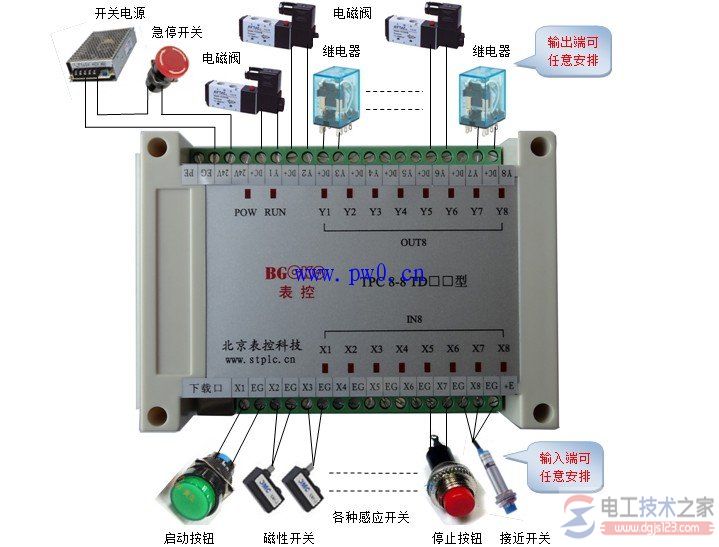

电磁阀控制器实物接线图

1、电源接线:将开关电源提供的24V电源的接到控制电源端,24V负极接地线EG端子,正极接24V端子。PE是保护接地端子接安全保护地线。

2、输出接线:输出直接连接电磁阀或其他电器负载,分别接到DC+与Y输出端子上。

3、输入接线:开关信号直接连接到输入端子的X输入与地线EG端。带电源的传感器的电源端接+E端子或+24V端子,地线接EG端,输出端接X输入端
