热电偶断线检出的原理图解

作者:老电工时间:2020-11-10 16:33:35

有关热电偶断线检出的原理图解,当热电偶工作时,电压源V在t上所产生的电压EV0压,当热电偶t断开时,其输入给数显表的电压EV1,了解热电偶断线检出的工作原理。

热电偶断线检出的原理

热电偶断线检出,是利用热电偶断线后电阻会变为无穷大的特点。

如下图电路中,假设热电偶t与补偿导线的总电阻为r,数显表的内阻为Rg,断偶检出电路是由电压源V和电阻R串联后,再与热电偶相并联组成的。

当热电偶工作时,电压源V在t上所产生的电压EV0压为:

热电偶

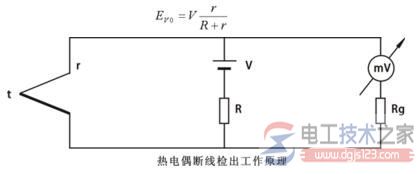

图1,热电偶断线检出工作原理图

热电偶正常时EV0对仪表示值的影响是很小的,而且这一误差还可通过调校将其抵消掉。当热电偶t断开时,其输入给数显表的电压EV1为:

热电偶

图2,

由于数显表内阻Rg比热电偶加补偿导线的总电阻r大多了,这时的EV1就很大,将使数显表指示最大或溢出。
