户内低压线缆的选择要求有哪些

作者:老电工时间:2022-01-27 08:00:34

户内低压线缆是指安装在室内用于传输低压交流电的电线(导线)、电缆,户内电压多为220V或380V,前者用于照明和家用电器,后者多用于三相动力设备。二者用途不同,但供电线、缆的选用原则和方法是一样的。

户内低压线缆的选择要求

在进行户内线缆的选择时,主要考虑以下四个方面的要求:

1、机械强度和柔性

必须有足够的机械强度和柔软性。机械强度太小,不能承受人的抻拉力,易断。采用暗装方式安装时,线缆需要穿过固定在墙内的管道中,如果机械强度不足,穿线过程中就可能造成芯线折断。所以,明装或暗装的固定线缆多采用独根铜芯或铝芯线。

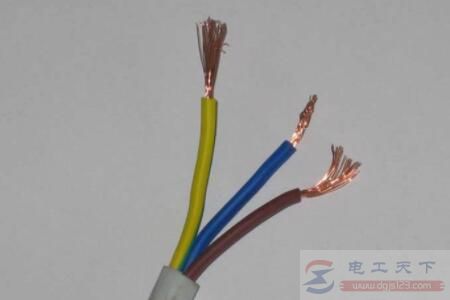

家用电器的电源线或临时性插座引入线,由于经常拔插移动,应重点应考虑线缆的柔软性,一般宜选用多股铜芯线。

户内低压线缆的选择要求有哪些

2、绝缘性

线缆的绝缘性能是保证安全用电的重要指标。常用线缆的绝缘外皮有两种:橡胶和塑料,橡胶绝缘导线多用于交流额定电压在250V以下,长期工作温度不超过+60℃的场合。塑料绝缘导线,可用于交流额定电压在500V以下或直流电压在1000V以下,长期工作温度不超过+65℃的场合。

3、导电性

铜线的导电率较高,铝线次之,在电阻相同时铝线截面是铜线的1.68倍,铜线的机械强度较铝线高;铝线价格较廉,不容易焊接。

4、线缆的截面积

正确地选择线缆的导体截面积,可以保证安全、可靠与节约,导体截面积也是选择线缆的最重要指标。

线缆的安全载流量,主要取决于导体的材料和截面积,导体材料确定之后,截面积就是第一要考虑的问题。线缆中导体的导电率愈高、截面积越大,其安全载流量就越大,还与线缆的绝缘材质、敷设方式、环境温度等有关。在充分考虑上述因素的大量实践中,总结制定了常用线缆的安全载流量便查表。

根据用户所用负载的最大电流、导体材料以及敷设方式,从表中即可查出相应的导线截面积。其原则为导线的安全载流量等于或略大于实际电流强度。

在可能的范围内,导线的截面积应遵循“宁大勿小”的原则,才可以获得较大的安全系数。
