电磁炉三极管故障:电磁炉不检锅与不加热的问题

作者:老电工2020-03-26 11:21:06

有关电磁炉的一类故障,由于电磁炉中三极管的故障问题,导致电磁炉出现不检锅、不加热的故障,这里说一说电磁炉不检锅与不加热问题的维修办法,供大家参考。

电磁炉三极管故障

1、故障现象

一台电磁炉指示灯不亮,电磁炉出现不检锅的现象,电磁炉不加热。

相关阅读:(1)电机加热器有什么作用? (2)电磁炉不能持续加热的原因

2、故障检修

(1)检查电源插头,有200kΩ阻值,故障原因在低压电源电路。

首先,重点检查主板电路中U2(VIPer12A)的引脚电压,但当检测1脚时如图1所示,电压瞬间降到5V,离开表笔时,风扇突然转动,并有“嘀”声出现。

电磁炉三极管故障:电磁炉不检锅与不加热的问题

图1,检测U2的1脚

(2)如图2,此时检测18V和5V电压,发现其正常,按下电源开关启动电磁炉,加热正常。

关机后拔下电源插头,片刻后,重接电源,故障又重新出现。但再用表笔检测U2(VIPer12A)的引脚电压时,又能正常加热。

以后重复出现上述现象,因而形成疑难故障。

电磁炉三极管故障:电磁炉不检锅与不加热的问题

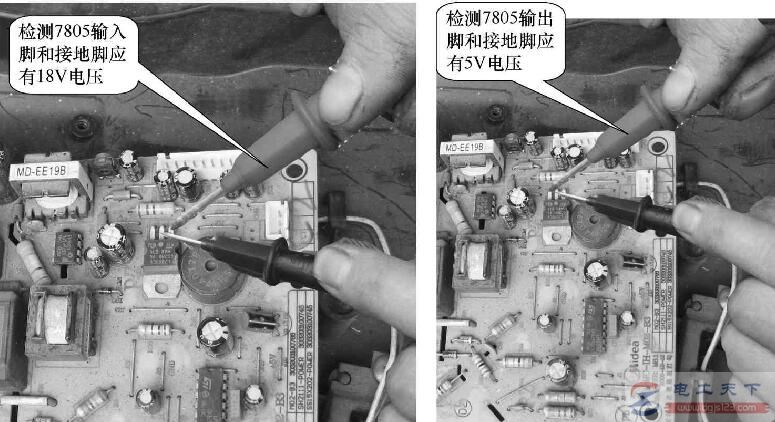

图2,检测18V和5V的电压

(3)根据检测U2(VIPer12A)1脚有触发工作的特殊现象,做进一步检查U2及其1脚的外接元器件,在更换D8(V06C)后,故障被彻底排除,如图3所示。

电磁炉三极管故障:电磁炉不检锅与不加热的问题

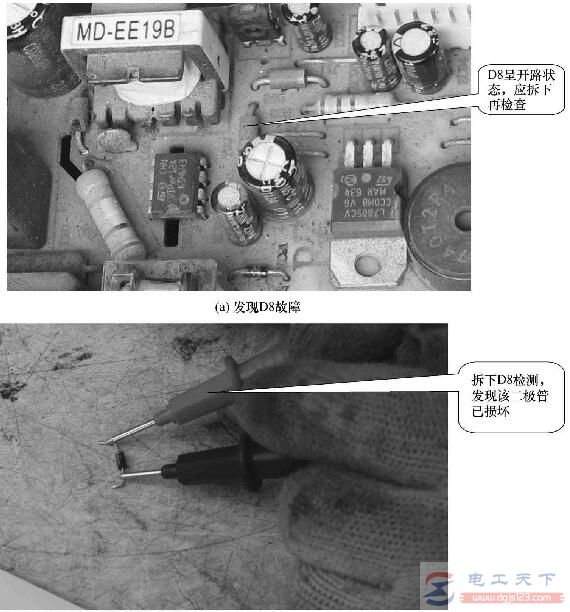

图3,发现故障元件

D8(V06C)负极端与U2(VIPer12A)的1脚和L2变压器的初级端相接,当其不良时,将直接影响L2的正常输出。

以上分析了电磁炉不检锅与不加热的原因,以及针对电磁炉三极管故障的维修方法,希望对大家有所帮助。
