电磁炉蜂鸣器异常的故障维修

作者:老电工2020-03-26 11:26:12

有关电磁炉的蜂鸣器的小故障,在电磁炉开机运行后,炉蜂鸣器出现异常,要么蜂鸣器无响声,要么蜂鸣器一直在嗡嗡响,这里总结了电磁炉蜂鸣器异常的故障维修方法,供大家学习。

电磁炉蜂鸣器异常

1、故障现象

一台电磁炉蜂鸣器出现异常,该机蜂鸣器出现不响或常响。

2、故障原因

电磁炉的蜂鸣器本身、蜂鸣器驱动电路或CPU输出的驱动信号异常。

3、故障检修

检修时,可找一个新的蜂鸣器直接换上试验,若故障排除,则说明蜂鸣器损坏。如果换上蜂鸣器后,故障不能解除,则说明CPU或蜂鸣器驱动电路异常。

针对该电磁炉的检修操作:

电磁炉蜂鸣器异常的故障维修

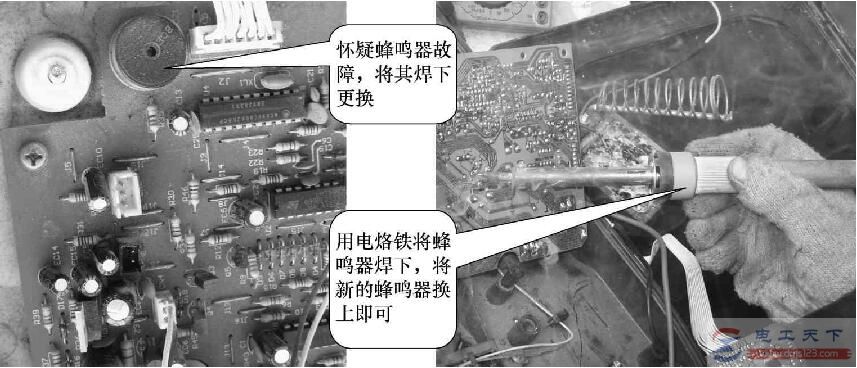

图1,故障电磁炉里的蜂鸣器

1、打开电磁炉外壳,如图1,用新蜂鸣器换下原来的蜂鸣器,通电试验,故障依旧。

2、通电后测得蜂鸣器的5V供电电压正常。

电磁炉蜂鸣器异常的故障维修

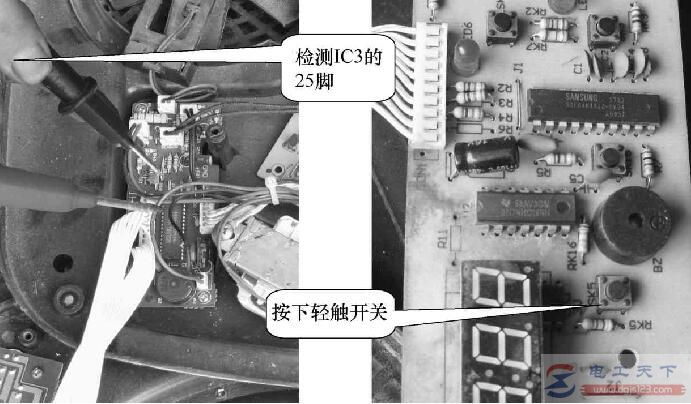

图2,检测IC3的25脚

如图2,按动控制面板上的任何按键时,CPU即IC3的25脚电压没有变化,始终为零,则表明CPU没有驱动电压输出,CPU损坏。

用同型号器件更换CPU后通电试验,蜂鸣器工作正常,故障排除。

以上分析了电磁炉蜂鸣器异常的故障原因,给出了针对电磁炉蜂鸣器异常的维修办法,希望对大家有所帮助。
