三菱plc并联电路块串联指令(AND指令)的用法

作者:老电工时间:2020-03-06 16:05:43

有关三菱plc并联电路块串联指令(AND指令)的用法,X000与X001的触点,X002与X003的触点,X004与X005的触点分别组成串联电路块,然后串联电路块再并联。

三菱plc并联电路块串联指令

X000与X001的触点,X002与X003的触点,X004与X005的触点分别组成串联电路块,然后串联电路块再并联。

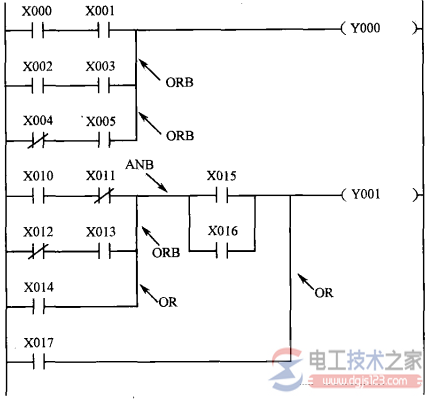

如图:

三菱<a href=/plc/ target=_blank class=infotextkey>plc</a>并联电路块串联指令(AND指令)的用法

X010与X011的触点、X012与X013的触点、X004的触、点共同组成一个并联电路块,X015的触点、X016的触点共同组成另一个并联电路块,然后两个并联电路块再串联。

由于X014的触点、X017的触点分别为单个触点,所以它们与其他电路的并联只能使用OR指令。
