【图】三菱plc循环移位与移位功能指令的实例教程

三菱plc循环移位与移位指令：


1、右循环移位指令ROR、左循环移位指令ROL


2、带进位循环右移指令RCR、带进位循环左移指令RCL

执行RCR、RCL指令时，各位的数据与进位位M8022一起(16位指令时一共17位)向右(或向左)循环移动n位。在循环中移出的位送入进位标志，后者又被送回到目标操作元件的另一端。

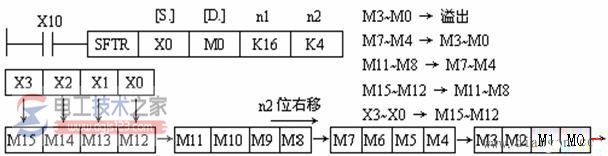

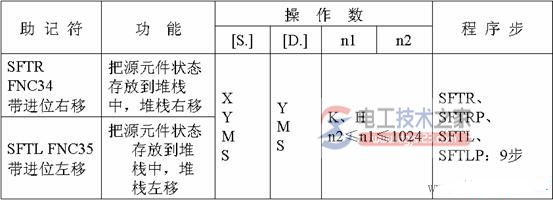

4、字右移位指令WSFR、字左移位指令WSFL

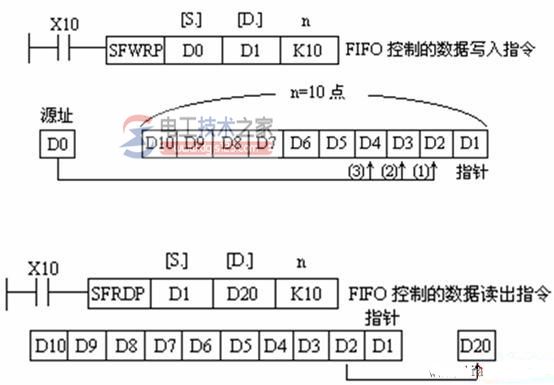

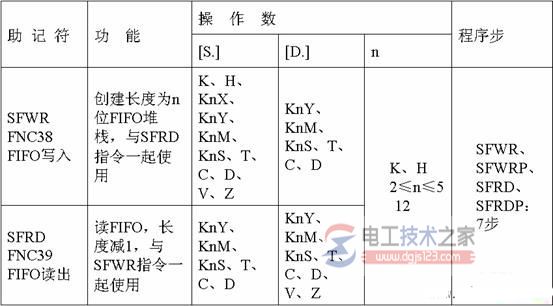

5、先入先出(FIFO)写入指令SFWR、读出指令SFRD


案例：数码管显示控制
用plc控制七段数码管循环显示数字0~9，显示间隔1s。

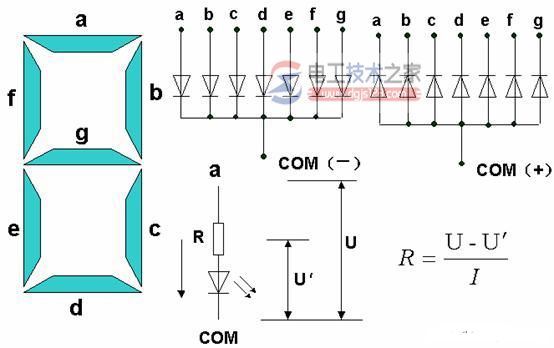

LED数码管工作原理

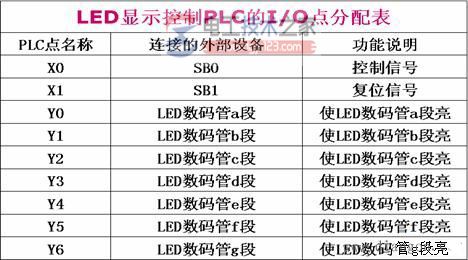

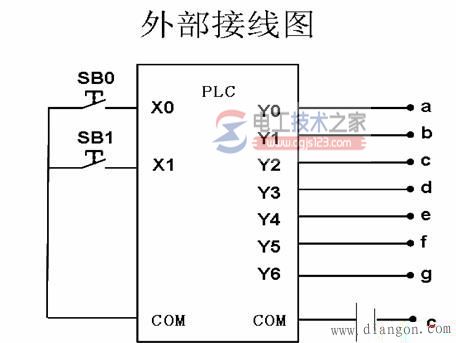

一、硬件设计

二、软件设计

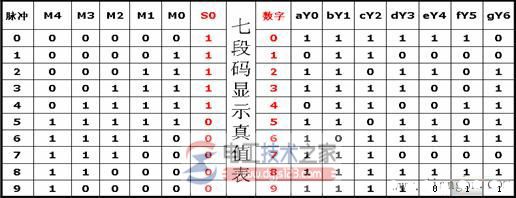

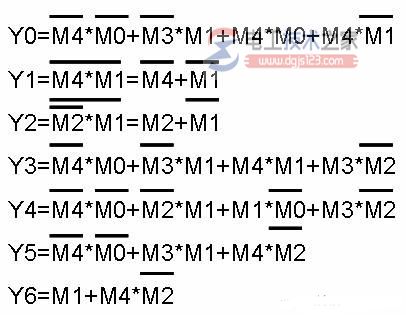

a~g
段逻辑译码关系
