三菱plc带进位循环左移指令应用说明

有关三菱plc带进位循环左移指令应用说明，指令梯形图如图6—55，带进位循环左移指令的助记符、指令代码、操作数及程序步见表6—3l所列，一起来了解下。

三菱plc带进位循环左移指令

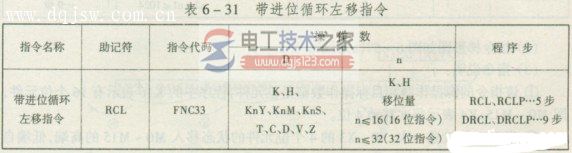

1、带进位循环左移指令的助记符、指令代码、操作数及程序步见表6—3l所列。

2、指令梯形图如图6—55。

图：带进位循环左移指令

3、指令说明

①当x0由OFF’一ON变化时，DO中的内容进行4位循环左移，如图6—56。

带进位循环左移指令

此时进位标志M8022一起包含在循环中移动，每次移动中最后一个从高位移出的数进人进位标志中。

②当指定位元件作目标操作数的场合，只有K4(16位指令)或K8(32位)有效(如K4Y10、K8M0等)。

③采用连续执行型指令时，每个扫描周期都执行一次(左移4位)，因此建议一般采用脉冲执行型指令。
