三菱plc与温度模块实现温度pid闭环控制系统的原理与程序设计

三菱plc和温度模块实现温度pid闭环控制系统

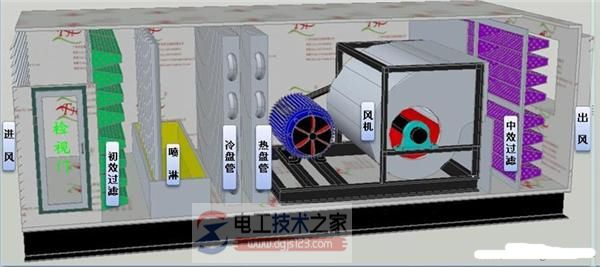

风机鼓入的新风经加热交换器、制冷交换器、进入房间。

原理：

进风不断被受热体加温，欲使进风维持一定的温度，这就需要同时有一加热器以不同加热量给进风加热，这样才能保证进风温度保持恒定。

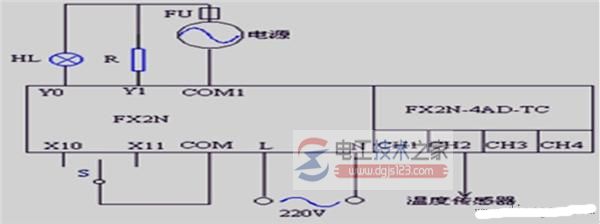

plc接线图如下，按图接好线。配线时，应使用带屏蔽的补偿导线和模拟输入电缆配合，屏蔽一切可能产生的干扰。fx2n-4ad-tc的特殊功能模块编号为0。

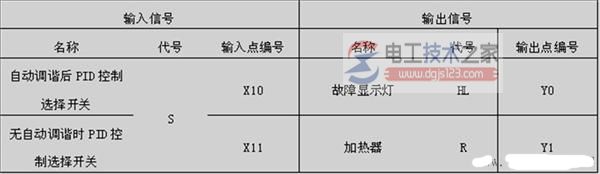

输入和输出点分配表：

pid控制改变加热器(热盘管)的加热时间从而实现对温度的闭环控制。

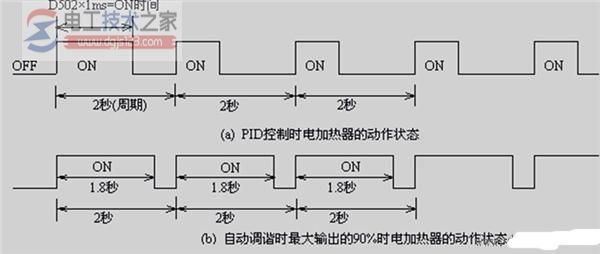

在温度控制系统中，电加热器加热，温度用热电耦检测，与热电耦型温度传感器匹配的模拟量输入模块 fx2n-4ad-tc将温度转换为数字输出，cpu将检测的温度与温度设定值比较，通过plc的pid控制改变加热器的加热时间从而实现对温度的闭环控制。pid控制时和自动调谐时电加热器的动作情况如上图。

三菱plc和fx2n-4ad-tc实现温度pid闭环控制系统程序设计：

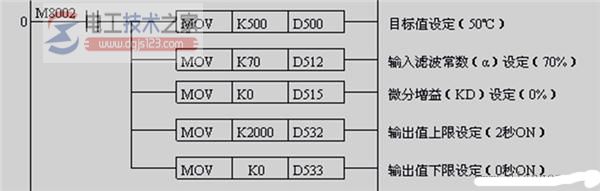

m8002为初始化脉冲，用mov指令将目标值、输入滤波常数、微分增益、输出值上限、输出值下限的设定值分别传送给数据寄存器d500、d512、d515、d532、d533。

本plc闭环控制系统通过pid控制不断调节加热器的加热时间，从而实现了恒温控制。
