三菱fx系列plc时钟运算指令

时钟运算类指令用于对PLC内部的时钟数据进行运算和比较，对PLC内置实时时钟进行时间校准和时钟数据格式化操纵。共有七条时钟运算类指令，指令的编号分布在FNC160～FNC169之间。

1、时钟数据比较指令TCMP(FNC160)

TCMP(P)它的功能是用来比较指定时刻与时钟数据的大小。

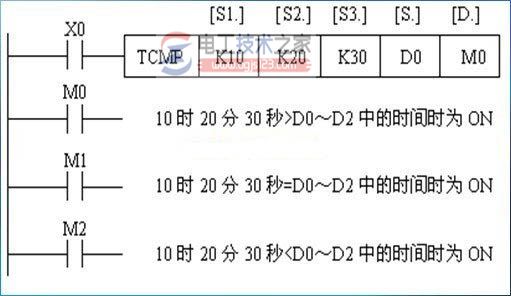

如图3- 86所示，将源操纵数[S1.]、[S2.]、[S3.]中的时间与[S.]起始的3点时间数据比较，根据它们的比较结果决定目标操纵数[D.]中起始的3点单元中取ON或OFF的状态。

该指令只有16位运算，占11个程序步。它的源操纵数可取T、C和D，目标操纵数可以是Y、M和S。


图1 时钟数据比较指令的使用

2、时钟数据加法运算指令TADD(FNC162)

TADD(P)指令的功能是将两个源操纵数的内容相加结果送进目标操纵数。源操纵数和目标操纵数均可取T，C和D。TADD为16位运算，占7个程序步。

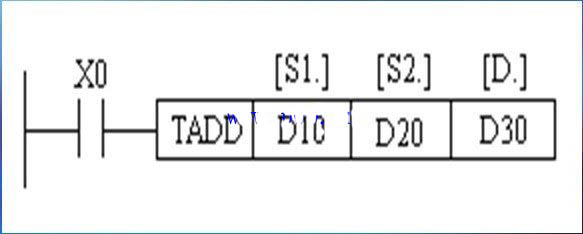

如图3-87所示，将[S1.]指定的D10～D12和D20～D22中所放的时、分、秒相加，把结果送进[D.]指定的D30～D32中。

当运算结果超过24小时时，进位标志位变为ON，将进行加法运算的结果减往24小时后作为结果进行保存。


图2 时钟数据加法运算指令的使用

3、时钟数据读取指令TRD(FNC166)

TRD(P)指令为16位运算，占7个程序步。[D.]可取T，C和D。它的功能是读出内置的实时时钟的数据放进由[D.]开始的7个字内。

如图3-87所示，当X1为ON时，将实时时钟(它们以年、月、日、时、分、秒、星期的顺序存放在特殊辅助寄存器D8013～8019之中)传送到D10～D16之中。


图3 时钟数据读取指令的使用
