【图解】三菱plc警戒时钟指令的应用说明

作者:老电工时间:2020-03-15 06:49:50

有关三菱plc警戒时钟指令的应用说明,指令应用原理如图6—9,警戒时钟指令的助记符、指令代码、操作数及程序步见表6—6所列,三菱PLC警戒时钟指令说明的三项内容。

三菱plc警戒时钟指令

1、警戒时钟指令的助记符、指令代码、操作数及程序步见表6—6所列。

三菱plc警戒时钟指令1

2、指令应用原理如图6—9。

三菱plc警戒时钟指令2

3、三菱plc警戒时钟指令说明:

1)、WDT指令是在控制程序中刷新警戒定时器的指令,如果执行程序的扫描周期时问超过(从0步到END或FEND指令之间)200ms,则plc停止运行。

这时应将wDT指令插到合适的程序步中刷新警戒时钟,以便程序得以继续运行直到END。

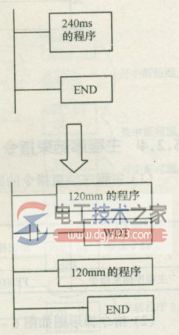

例如,将一个扫描周期为240ms的程序分为两个120ms程序,在这两个程序之间插入WDT指令,如图6—10所示。

三菱plc警戒时钟指令3

2)、若希望每次扫描周期超过200ms,则可用传送指令MOV把限制值写入特殊数据寄存器D8000中,如图6—10所示。
