【图】三菱plc的区间比较指令ZCP用法举例

三菱plc的区间比较指令ZCP

区间比较指令ZCP是将一个源操作元件S3的数值与另两个源操作元件S1和S2的数值进行比较，并将结果送到目标操作元件D中。

例子：

自动剪板机。plc的Y0 Y1 Y2分别与变频器的高速、低速、制动端子相连，当按下启动按钮X000时，电机开始送料，同时计数开始（转数）。

电机高速运行，若计数器的设定值为1000、1200，则当计数器K值满足1000<K<1200时，电机低速运行；当计数器K值满足K>1200时，电机制动。剪刀动作开始。

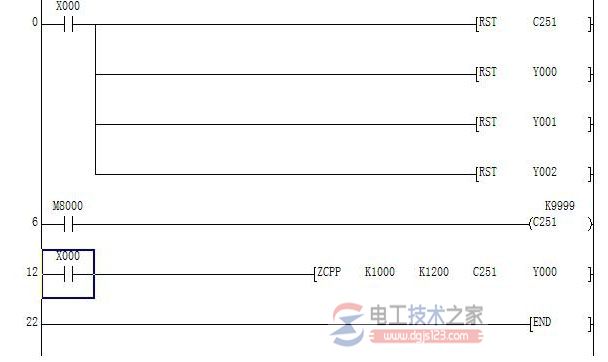

程序：
RST：复位指令
C251： 高速计数器
ZCPP：区间比较脉冲执行
