【图解】三菱PLC先入先出(FIFO)读出指令应用说明

三菱plc先入先出(FIFO)读出指令

1、先入先出读出指令的助记符、指令代码、操作数及程序步见表6—37所列。

先入先出读出指令的助记符、指令代码、操作数及程序步

2、指令梯形图如图6—65(a)。

3、三菱PLC先入先出(FIFO)读出指令说明：

1)、当x1由OFF—ON变化，则将D2的内容传送给D20中，D1的内容减1。高位的数据逐个字移向低位。

因此，数据读出都在D2进行，当指针D1的内容为0时，表示数据全部读出，成为无处理，0位标记M8020动作，这种读出D20的内容不变化，如图6—65(b)所示。

2)、在x1接通期间，若是连续执行型指令，则每个扫描周期都执行，因此一般情况下，建议采用脉冲执行型指令。

例6—13，产品入库和出库按先入先出的规律进行操作，每个产品入库时用数字开关输入产品的编号，出库时用数码管显示产品的编号。数字开关接在X0～x17，4位数码管接在Yo~Y7，X20是入库按钮，x21是出库按钮。

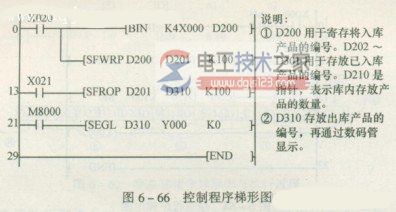

控制程序梯形图如图6—66：
