三菱plc置位与复位指令(SET与RST指令)使用方法
三菱FX系列plc有基本逻辑指令20或27条、步进指令2条、功能指令100多条(不同系列有所不同)。
以FX2N为例,介绍其基本逻辑指令和步进指令及其应用。
FX2N的共有27条基本逻辑指令,其中包含了有些子系列PLC的20条基本逻辑指令。
置位与复位指令(SET/RST)
1)、SET(置位指令) 它的作用是使被操作的目标元件置位并保持。

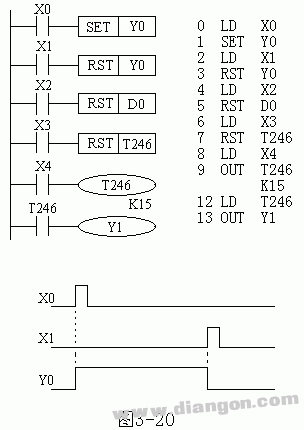

2)、RST(复位指令) 使被操作的目标元件复位并保持清零状态。 SET、RST指令的使用如图1所示。
当X0常开接通时,Y0变为ON状态并一直保持该状态,即使X0断开Y0的ON状态仍维持不变;只有当X1的常开闭合时,Y0才变为OFF状态并保持,即使X1常开断开,Y0也仍为OFF状态。
