三菱plc端子排列及显示方式

有关三菱plc端子排列及显示方式，包括电源端子显示，DC24V供给电源的显示，输入端子的显示，以及连接在公共端上(COM□)的输出的显示等。

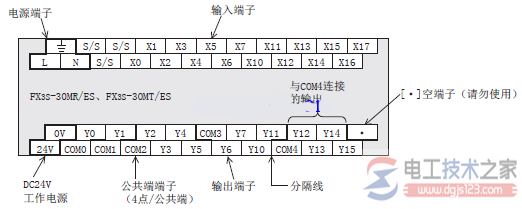

三菱plc端子排列方法

1、电源端子的显示

AC电源型为[L]、[N]端子。

DC电源型为[+]、[-]端子。

关于外部接线，请务必参考后述的电源接线的说明。

2、DC24V供给电源的显示

AC电源型为[0V]、[24V]端子。

DC电源型中没有供给电源，因此端子显示为[·]。

请勿在[·]端子上接线。 三菱plc端子排列方法

关于外部接线，请务必参考后述的电源接线的说明。

3、输入端子的显示

AC电源型、DC电源型的输入端子显示相同。

但输入的外部接线不同。三菱plc端子排列方法

关于外部接线，请务必参考后述的输入接线的说明。

4、连接在公共端上(COM□)的输出的显示

输出是由1点、4点中的某一个单位共用1个公共端构成的。

公共端上连接的输出编号(Y)就是“分隔线”用粗线框出的范围。

晶体管输出(源型)型的[COM□]端子即[+V□]端子。
