三菱plc高速计数器使用注意事项

三菱plc的高速计数器使用方法

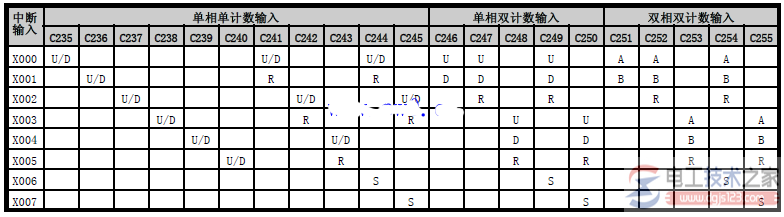

三菱PLC输入X000~X007，如下表所示分类，对应各高速计数器编号。

输入X000~X007不能重复由高速计数器使用。

在输入端子不作为高速计数器使用时，可用于一般输入。

U：增计数输入 D：减计数输入 A：A 相输入 B：B 相输入 R：复位输入 S：开始计数输入

1、输入X000~X007不可重复使用。

例如：一旦使用C251，则X000、X001被占用，因此C235、C236、C241、C244、C246、C247、C249、C252、C254 及中断输入指针I00*、I10* 及相应输入的SPD 指令不能使用。

2、如使用高速计数器，则与输入编号相对应的滤波器常数自动变更，以对应高速信号获取。

高速计数器的响应频率如下所示。 三菱plc的高速计数器使用方法

使用多个高速计数器或高速计数器和FNC56(SPD) 并用时，处理频率的合计不能超过下页表示的[ 总合计频率]。

3、能捕获以下范围的高速脉冲：

C235,C236,C246(1相): 最高60kHz
C251(2相): 最高30kHz
C237~C245,C247~C250(1相): 最高10kHz
C252~C255(2相): 最高5kHz

使用多个高速计数器或高速计数器和FNC56(SPD) 并用时，这些处理频率的合计请不要超过下面所示的[总合计频率]。

注意事项：

双相高速计数器请按使用频率的2倍值升算。
┌─────────────┬─────┐
│使用条件 │综合频率 │
├─────────────┼─────┤
│程序中无FNC53，54，55 │60kHz │
├─────────────┼─────┤
│程序中只有FNC53，54 │30kHz │
└─────────────┴─────┘
计算例(不使用FNC53~55)
C235(单相)： 输入30kHz 30kHz
C237(单相)： 输入10kHz 30kHz
C253(双相)： 输入5kHz 10kHz(5kHz * 2)
──────────────────────
合计50kHz ≤ 60kHz(总合计频率)
