熔断器的控制关系图解

熔断器的控制关系是怎么样的，熔断器在线路正常工作、线路出现短路两种情况下的控制关系图，闭合电源开关，接通灯泡电源，灯泡点亮，线路正常工作。

熔断器的控制关系

1、线路正常工作时

2、线路出现短路时

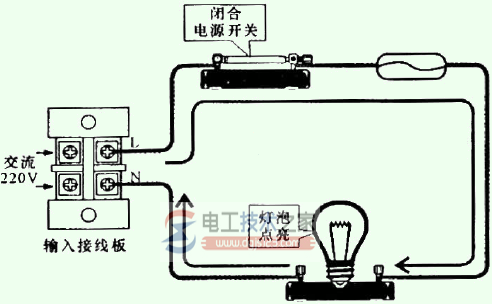

闭合电源开关，接通灯泡电源，灯泡点亮，线路正常工作。

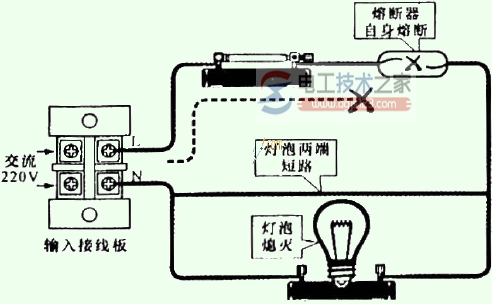

当灯泡之间由于某种原因而被导体连在一起时，电源被短路，电流由短路的捷径可通过，不再流过灯泡，此时回路中仅有很小的电源内阻，使线路中的电流很大，流过熔断器的电流也很大，这时熔断器会自身熔断，切断线路，进行保护。
