西门子S7-200系列PLC转换指令练习实例

s7-200转换指令练习

练习要求：

1、将字节数125转换成实数（浮点数）。

2、数字开关输入信号接在I0.0～I1.7，数字开关输入范围是0～9999，将数字信号转换为实数。

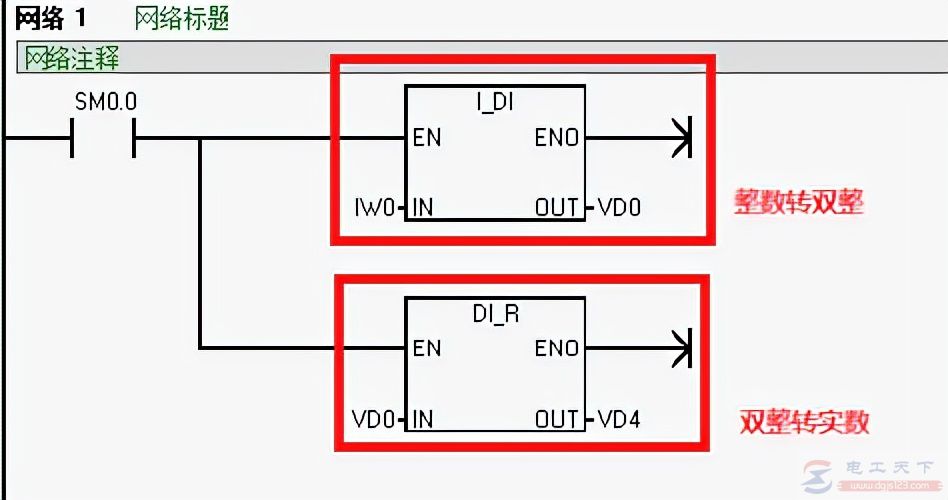

重点关注一下第二题，编程如下：

可见，第一步先进行数据从整数向双整数的转换，而后则是将双整数，转换成为实数（浮点数）。

当在IW0（即I0.0～I1.7）之间，按下I0.3则最终的输出结果VD4会是多少？

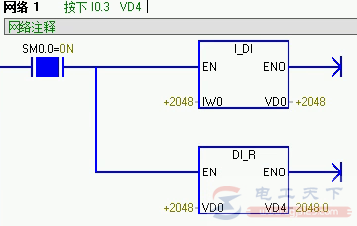

来看下实际的结果：

为什么结果不是8.0，而是2048呢？这里复习下此前学习的字节与位的关系：

没错，就是之前学习过的“低位高字节，高位低字节”的规律。

即在按下I0.3时，并不是 0000 0000 0000 1000，而是 0000 1000 0000 0000 ，也就是2的11次方，数值就是2048。

第一步，将这个16位数的前面，再加16个0，则数的值不变。

之后，实现整数转化为实数，即数值加上小数点，编程“2048.0” 。
