rs触发器真值表

一、R-S触发器真值表

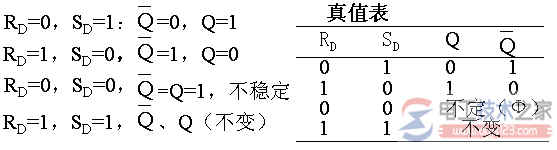

R-S触发器真值表1

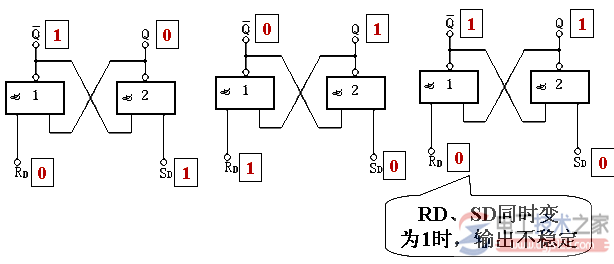

R-S触发器真值表2

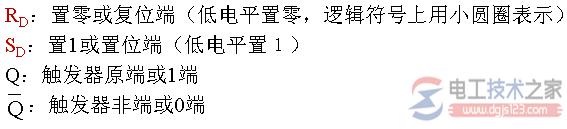

R-S触发器真值表3

R-S触发器真值表4

二、RS触发器真值表
如下:
R    S   Qn+1
0    0    1
0    1    0
1    0    Qn
1    1    X

2. 考虑 “ 清零 ” 和 “ 预置 ” 后的 RS 触发器真值表
R    S   SRT
0    0   SRT
0    1    1
1    0    0
1    1    X

三、两与非门组成的RS触发器真值表
R S Qn+1
0 1 0
1 0 1
1 1 维持原态
0 0 不定(避开)

两或非门组成的
R S Qn+1
0 1 1
1 0 0
0 0 维持原态
1 1 不定(避开)

Q(n+1)=S+R(非)Q(n)并且S*R=0
如下
Q(n+1) S R Q(n)
0 0 0 0
0 0 1 0
0 1 0 1
0 1 1 不确定
1 0 0 1
1 0 1 0
1 1 0 1
1 1 1 不确定
