plc比较数值大小的指令用法

作者:老电工时间:2020-03-18 09:41:49

有关plc比较数值大小的指令用法,在plc编程中比较两个数值的大小,就要用到plc比较指令,比如比较两个数值是否相等,是大于还是小于等,一起来看下plc比较指令的使用方法。

plc比较数值大小的指令

在plc中用于比较数值大小指令,主要有等于、不等于、大于或等于、小于或等于、大于、小于等六种,这类指令均有两个操作数IN1与IN2,可以是位字符串、整数、浮点数、字符串、TIME、DATE、TOD、DTL。

plc比较数值大小的指令用法

如上图,指令符号的上下各有一个占位符,分别用来填写操作数1和操作数2,操作数可以是地址或常数,且必须是相同的数据类型。

当操作数1与操作数2进行比较,满足比较条件时,输出端为1,反之输出端为0。

例如,地址MB20与MB30中的数值如果相等,则输出线圈Q0.0得电。

多个比较指令还可进行串联和并联,串联比较指令时执行“与”运算,并联比较指令时执行“或”运算。

plc比较指令控制货物进出的实例

plc比较指令控制货物进出的实例

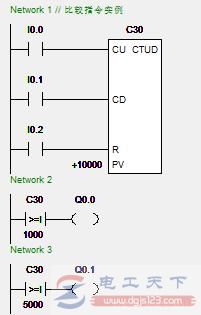

有关plc比较指令的应用实例,借助比较指令实现货物的进出控制,当货物数量多于指定值时,指示灯亮起,通过实例掌握下plc比较指令的具体用法。

plc比较指令的应用实例

plc比较指令的应用实例

有关plc比较指令的例子,通过实例来学习plc中比较指令的用法,分享二个比较指令的应用实例,帮助大家掌握plc比较指令的使用方法。
