plc交通信号灯控制系统编程实例图解

作者:老电工时间:2015-10-18 19:43:12

plc交通信号灯控制系统编程实例

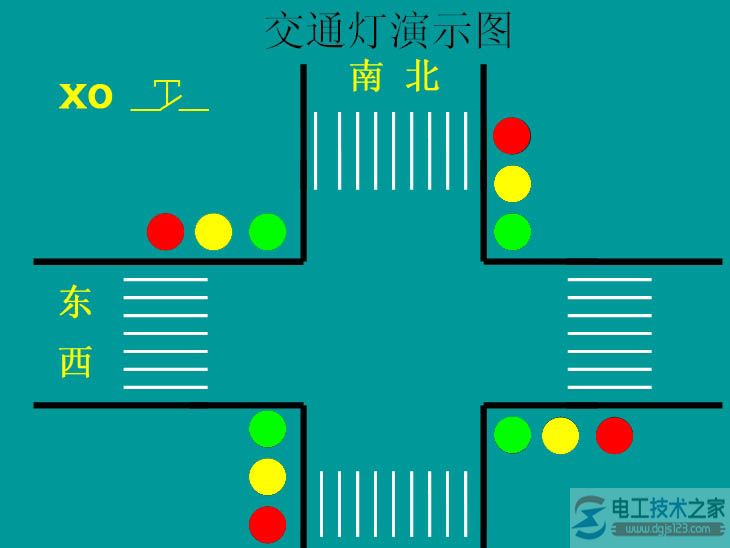

1、十字路口双向交通灯自动控制系统动作要求如时序图。
plc交通信号灯控制系统编程实例1

plc交通信号灯控制系统编程实例2

2、一些问题
1)、该控制系统是否属于顺序控制?是哪种结构?
2)、该控制系统工作步如何划分?共有多少工作步?
3)、输入/输出信号有那些?

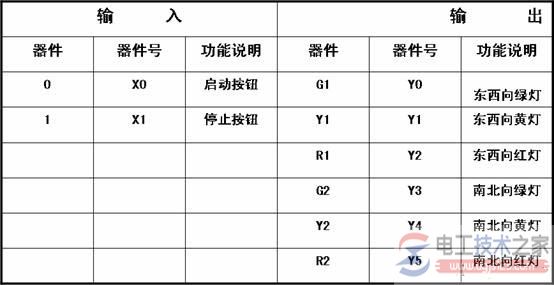

3、信号分配
plc交通信号灯控制系统编程实例3

4、硬件设计
plc交通信号灯控制系统编程实例4

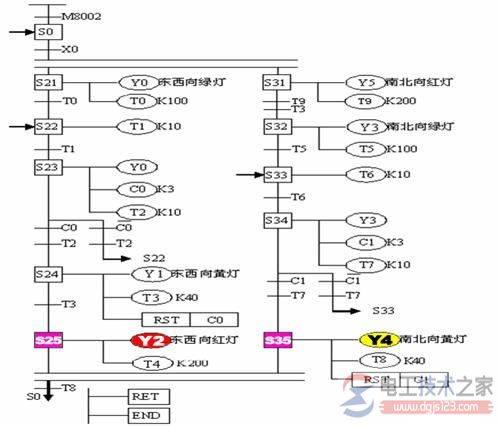

5、功能图绘制
plc交通信号灯控制系统编程实例5

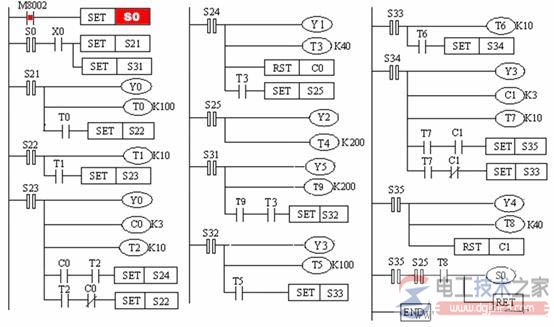

6、梯形图程序
plc交通信号灯控制系统编程实例6

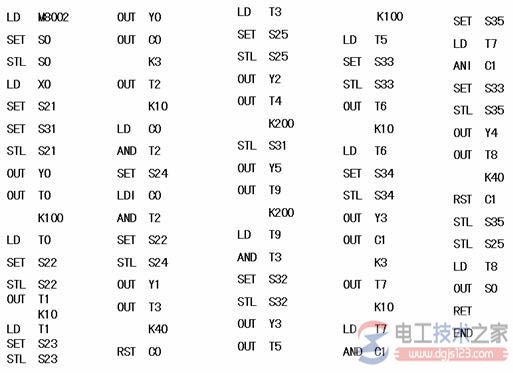

7、指令程序
plc交通信号灯控制系统编程实例
