plc延时控制阶梯灯梯形图的编程实例

阶梯灯的定时点亮的应用

程序功能：点亮阶梯灯。

不同层上的ON按钮都被接到控制输入端I0.0。

当按下I0.0的ON按钮，则输出端Q0.0的灯发光30秒，如果在这段时间内又一次按ON按钮，则时间间隔又得从头开始。

这样可确保在最后一次按ON按钮，在30秒内灯光小会熄灭。

程序框图

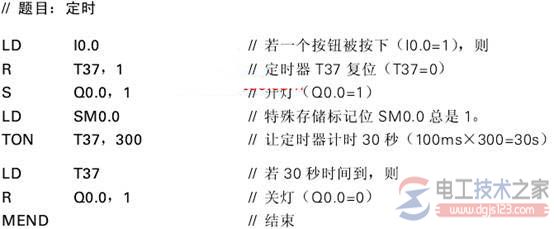

程序和注释

如果按ON按钮，使输入I0.0的ON信号有效(I0.0=1)，则定时器位T37复位(T37=0)。因而定时器T37从头开始计时。与此同时，输出Q0.0被置位(Q0.0=1，灯亮)。当计足30秒，定时器位T37置位(T37=1)，那将又一次使输出Q0.0为off (Q0.0=0，灯灭)。

本程序的长度为17个字。
