plc直流感性负载保护电路的功能图解

有关plc直流感性负载保护电路的功能，对于晶体管或继电器输出型plc，可在惑性负载两端并联保护二极管，提高晶体管的关断速度，可在保护二极管两端再串接一个稳压二极管。

plc直流感性负载的保护电路

对于晶体管或继电器输出型plc，可在惑性负载两端并联保护二极管。

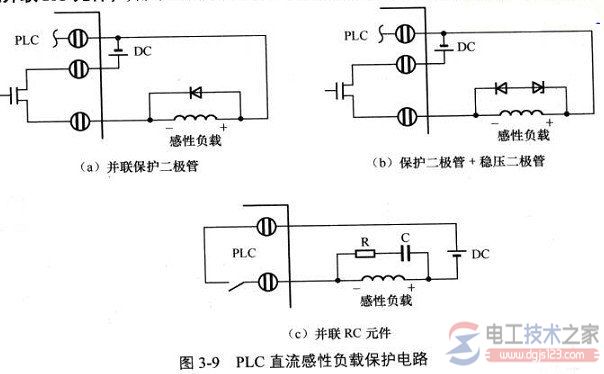

以图3-9 ( a)为例，当晶体管由导-通转为截止时，感性负载两端马上产生很高的左负右正辰峰电压，该电压通过屯源加到晶体管两端，易击穿晶体管。

并联保护二极管(如1n4001 )后，感性位载两端的反峰电压使二极管导通，反峰电压迅速降低。

在提高晶体管的关断速度时，可以在保护二极管两端再串接一个稳压二极管，如图3~9 (b)。

对于继电器输出型plc，也可在感性负载两端并联rc元件，如图3-9 ( c )。

反峰电压因对rc元件充电，其值会迅速降低。
