有关谐波电流的小知识,在供配电线路中如何存在谐波电流,会带来哪些危害,谐波电流会不会影响线路的稳定运行,会不会影响电网的质量,一起来看下。
1、影响线路的稳定运行
在供配电系统中,电力线路与电力变压器多采用电磁式继电器、感应式继电器或晶体管继电器来做检测保护,在出现故障的情况下,能够保证线路与设备的安全。
由于电磁式继电器与感应式继电器对10%以下含量高达40%时,会出现导致继电保护误动作的情况,所以在谐波影响下,无法全面有效地起到保护作用。
晶体管继电器有很多优点,但采用了整流取样电路,易受到谐波的影响,会产生误动或拒动等情况。
因此,在谐波存在的情况下,就会严重威胁供配电系统的稳定与安全运行。
2、影响电网的质量

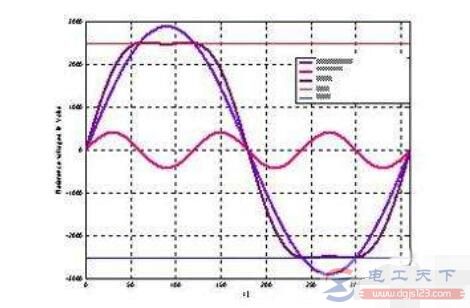

电力系统中的谐波可以导致电网的电压与电流波形发生畸变。
在民用配电系统的中性线中,存在着荧光灯、调光灯、计算机等负载,会产生大量的奇次谐波,其中3次谐波的含量较多,可达40%;
在三相配电线路中,相线上的3的整数倍谐波在中性线上会叠加,使中性线的电流值超过相线上的电流。
另外,相同频率的谐波电压与谐波电流会产生同次谐波的有功功率与无功功率,就会降低电网电压,从而会浪费掉电网的容量。
以上就是谐波电流对供配电线路的二大危害,供大家学习参考。
