三控开关接线方法_三控开关接线图
作者：老电工2015年11月28日 08:27

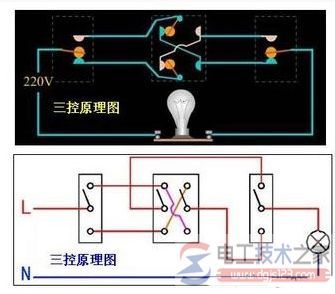

三控开关接线方法及三控开关的接线图
如下：
以上电路图中，K1和K3就是普通的双控开关，中间的开关比较特殊，称为“中途开关”(或叫“中途掣开关”、“双路换向开关”)。
在别墅、错层等大面积房型，或一些公共场所中，可能会有一个电器(常见为照明电器)需要在三个甚至更多位置进行通断控制。
中途开关就是为了满足这种需求而设计的。
三个位置控制一个电器，需要两只双控开关加一只中途开关；(如无也可用双联开关代替) 四个位置控制一个电器，需要两只双控开关加两只中途开关；五个位置控制一个电器，需要两只双控开关加三只中途开关，以此类推。
