三控开关线的简单接线方法

作者:老电工时间:2022-06-14 05:57:43

一例三控开关的接线方法

三控开关的接线比较常见,在生活中经常会遇到这类问题,比如卧室,上下多层楼梯间用到的比较多,具体接线方法可以参考下面的图片进线接线。

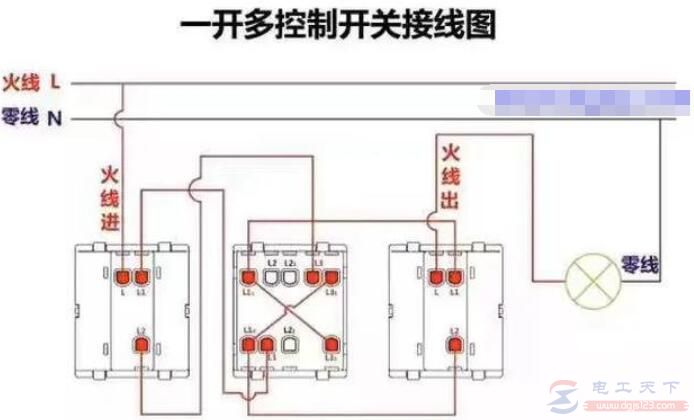

三控开关线的简单接线方法

首先,这种控制回路需要购买双控开关,两个单联双控开关,一个双联双控开关,布线比如卧室门口安装一个单联双控开关1,左边床头安装一个双联双控开关2,右边床头安装一个单联双控开关3。

火线接进开关1的L,L1L2接联线,分别接至开关2的L1、L2,L1与L2的开闭点分别用导线短接,分别从开关2的小L1、L2上面即开关开闭点接线到开关3的L1L2端子上,开关3的L端子接去灯的线。

一灯三控开关接线图

【多图】一灯三控开关接线图

有关一灯三控开关接线图,单刀双掷开关实现一灯三控实物接线图,三个位置控制一个灯,需要两只双控开关加一只中途开关,四个位置控制一个灯,需要两只双控开关加两只中途开关。

单开三控开关接线图及接线方式

单开三控开关接线图及接线方式

单开三控开关的接线图,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可,这就是单开三控开关的接线方法。

一灯三控开关接线图的两种接线方法

一灯三控开关接线图的两种接线方法

有关一灯三控开关接线图的二种接线方法,分为三个双控开关控制与两个双控加一个双刀双位,线包通过一个开关接220V,可以是双控开关,或一个单刀开关或自锁开关等。
