双控开关怎么接线,双控开关的接法图解

作者:老电工2020年11月23日 13:52

双控开关的接线方法图解,单联双控开关有三个接线端口,分别是上L1、中L、下L2,用两个单联双控开关就可以在不同的地方控制一个灯,具体的接线方法一起来看看。

双控开关的接线方法

就一种,单联双控开关有三个接线端口,分别是上L1、中L、下L2,用两个单联双控开关就可以在不同的地方控制一个灯。

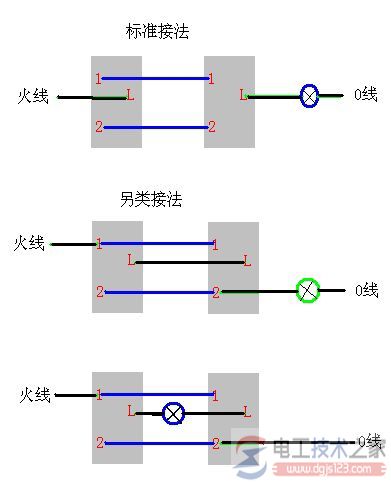

接线方法:火线进任意一个单联双控开关的中L端,再把两个开关的上L1与上L1端口相连,下L2与下L2端口相连,然后再由另一个单联双控的中L端出一根控制线到灯头。

双控开关的接线方法

双控开关的接线方法
