时控开关控制LED灯怎么接线,时控开关控制LED灯主要为12V的LED灯,时控开关220V输入,220V输出,不能直接连接控制12V的LED灯,需要用LED电源把220V的交流电转变为12V的直流电。
蓝牙时控开关是一种新型的定时开关,在老式时控开关的基础上升级而来,去掉了按键,增加了蓝牙模块,通过蓝牙与手机进行连接,微信小程序对开关进行控制(校时、开机、关机、设置定时),15米之内无线控制,可以设置30组开、关。

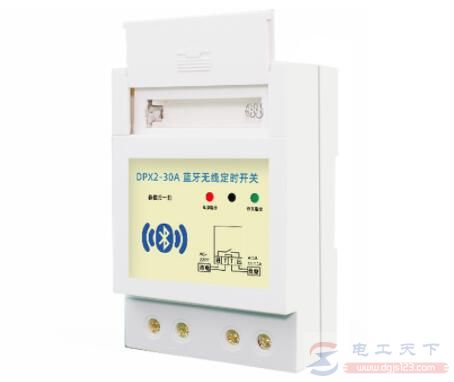

图1:时控开关

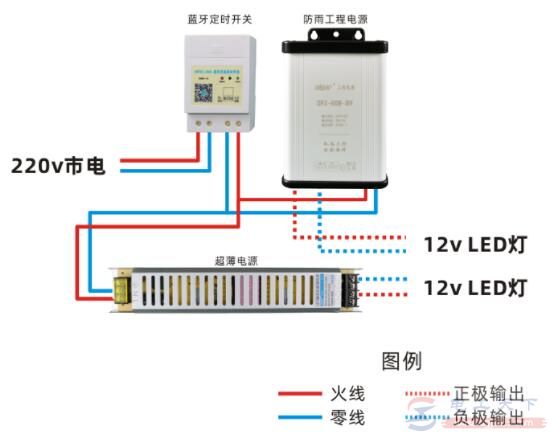

1、220V的市电接入蓝牙时控开关左边的进线口。
2、蓝牙时控开关右边的出现线口,连接在LED防雨电源最右侧的L、N接线端子上,使用LED超薄电源时,连接线超薄电源一端的L、N接线端子上。
3、分清LED灯正负极连接在LED防雨电源左侧的v+和v-端子上,防雨电源左侧6个接线端子,正负极对应:1-4、2-5、3-6,超薄电源另一端为4个接线端子,正负极对应:1-3、2-4,正负极接的不对应的话,LED灯是不亮的。
图2:时控开关
由以上接线方法可知,其实就是时控开关控制LED电源的开、关,实现LED灯的自动开、关。
