什么是双联开关,双联开关的原理是什么,双联开关与单控开关的区别

作者:老电工2020年11月24日 10:22

有关双联开关的知识,介绍了什么是双联开关,双联开关的工作原理是什么样的,以及双联开关与单控开关的区别有哪些,供大家参考。

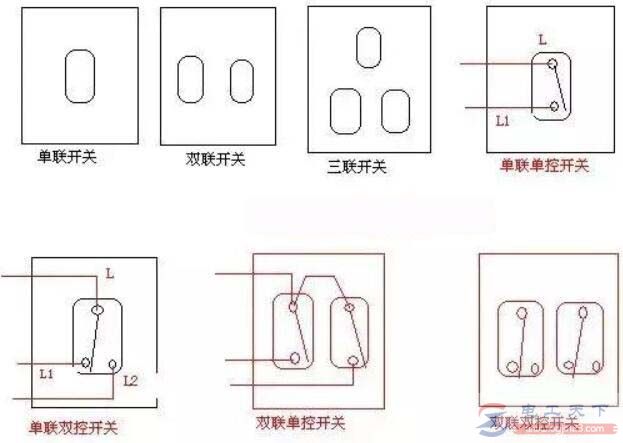

1、什么是双联开关

双联开关是一个开关同时带常开、常闭两个触点,通常用两个双控开关控制一个灯或其它电器,可以有两个开关来控制灯具等电器的开关,比如在下楼时打开开关,到楼上后关闭开关。如果采取传统的开关,想要把灯关上,就要跑下楼去关,而采用了双控开关就不会这么麻烦。

2、双联开关的原理

双控墙壁开关,也称单刀双掷开关,其工作原理是为了实现两地(不同地点)同时同步控制一处电灯。比如:楼上楼下两处的开关控制楼道上的电灯、门口及床头两处的开关控制卧室的灯光照明等。最常见的是各大宾馆、旅店里的床头柜上的控制面板,近年来家居装修中中也已成为时尚的卧室装修主流。

但目前又有了遥控墙壁开关,遥控墙壁开关不必改造灯线,就可以实现双控功能,并可实现在门厅的集中控制,并可实现全开、全闭、分别调控等功能,并可实现多点控制一处电灯,打破了双控只能在两个点上的控制限制。

什么是双联开关,双联开关的原理是什么,双联开关与单控开关的区别

3、双联开关与单控开关的区别

来看下单联开关与双联开关有什么区别,单控开关也称单刀单掷开关,也是最普通的开关,只有一个开关触点,不像双控需要两个触点的转换。也是家居中最常用的开关。它只能作为单独一处的控制开关,这是区别双控开关的特点。

什么是双联开关,双联开关的原理是什么,双联开关与单控开关的区别

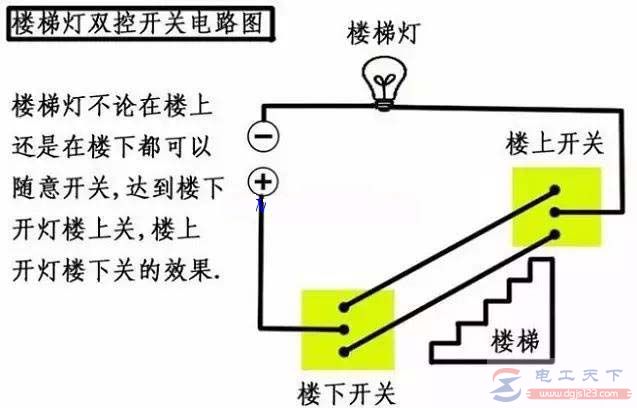

4、双联开关接法

双联开关怎么接线,把两个单刀双掷开关的两个触点分别相连,即开关1的触点1与开关2的触点1相连,开关1的触点2与开关2的触点2相连,然后两个开关的刀做为整个开关的两端接入电灯的两端。这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时,电路接通,则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时,电路不通,则灯灭。

因此,两个开关都可以控制灯。两个开关可以放在楼梯的上下两端,或走廊的两端,这样可以在进入走廊前开灯,通过走廊后在另一端关灯,既能照明,又能避免人走灯不灭而浪费电。

什么是双联开关,双联开关的原理是什么,双联开关与单控开关的区别

参考链接:两位双联开关的接线方法

以上内容就是双联开关的原理和接法,双联开关的接法有很多,但有些是不规范的,在安装时最好按照规范的接法来做,以避免存在安全隐患。
