双联开关怎么接线，双联开关的接线示意图

有关双联开关的接线方法，先介绍了一个单开双控开关的接线图与接线方法，然后介绍了一个双联开关的接线方法，附有电路接线图，供大家学习参考。

双联开关的接线图

先来看一个单开双控的接线图，如下：

单开双控线路：二个地点控制一盏灯，L1接L1，L2接L2，这二根是双控回路线，二个开关的L分别接火线和灯控制线。

单控开关一般是控制回路的通断，为了安全起见，一般都用来控制火线的通断。

如下图：

在实际的开关接线中，L接火线进线，L1接出线。N为零线，不需要做控制。

下面介绍下双联开关的接线，双联开关是一个开关上两个按钮开关，两个开关共用一根进线，来控制两个回路。

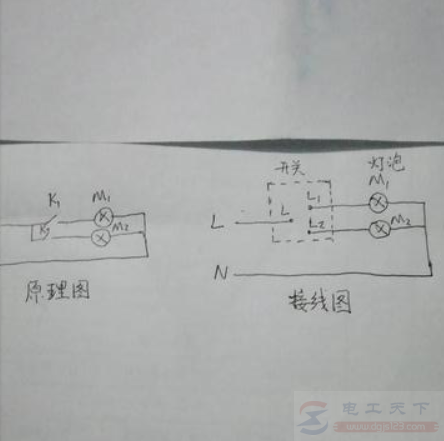

如下图：

在上图中，L是火线进线，L1，L2是二个回路的出线，N是零线，不需要做控制，直接接入用电器（灯泡）。

一般在楼梯间或卧室中，经常会用到两个开关控制一个灯泡，这种开关的接线方法，可以参考如下文章：

一个双联双控开关的接线图

在家庭电路中，如何用一个双联双控开关来控制一盏灯的异地开与关，这里分享一个双联双控开关的接线图，通过本例来了解下双联双控开关的接线方法。

双开双联双控开关的接线法

分享一个双联双控开关的接线图，使用双控开关实现两个地方的开关控制一个灯，这里提供二个双联双控开关控制电灯线路的接线图，供大家学习参考。

双联双控开关的传统接线法与省线接线方法

有关双联双控开关的接线方法，这里介绍二种常用的接线方法，一是传统的双联双控开关接线方法，二是一种省线但有安全隐患的接线方法，建议采用第一种接线方式。



以上介绍了双联开关怎么接线的方法，希望对大家有所帮助。
