行程开关的工作结构是什么,行程开关由哪些部分组成

作者:老电工2020年11月22日 17:12

行程开关的工作结构:行程开关按结构分为直动式、滚轮式、微动式和组合式等几种。

行程开关的工作原理:行程开关是一种根据运动部件的行程位置而切换电路的电器,它将行程开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击行程开关时,行程开关的触点动作,用来实现电路的切换。

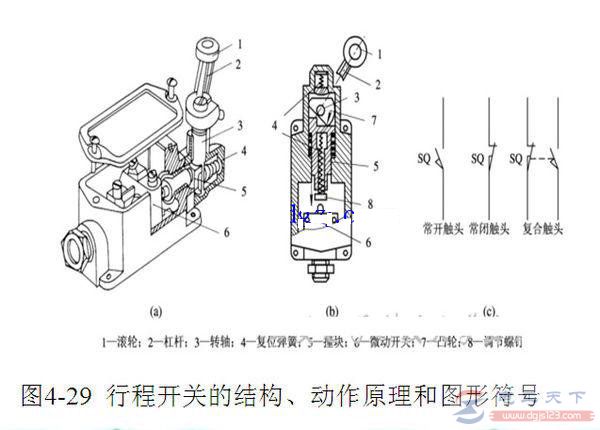

行程开关的工作结构是什么,行程开关由哪些部分组成

一、直动式行程开关组成

1、推杆

2、弹簧

3、动断触点

4、动合触点

二、滚轮式行程开关组成

1、滚轮
2、上转臂

3、5、11:弹簧

4、套架

6、滑轮

7、压板

8、9-触点

10、横板

三、微动开关式行程开关

行程开关的组成:1.推杆 2.弹簧 3.压缩弹簧 4.动断触点 5.动合触点

行程开关,又称为限位开关或位置开关,它被安装在相对静止的物体(如固定架、门框等,简称静物)上或运动的物体(如行车、门等,简称动物)上。当动物接近静物时,开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。
