行程开关按结构分类的三种类型
来源：电工天下时间：2020-11-22 16:43:04 作者：老电工手机版>>
行程开关的分类与原理
行程开关按结构分为直动式、滚轮式、微动式三种。

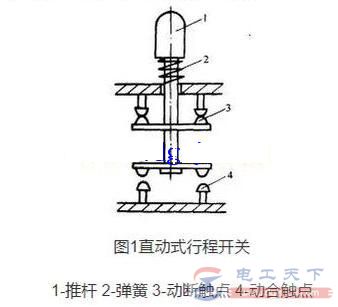

1、直动式行程开关
动作原理与按钮开关相同，但触点的分合速度取决于生产机械的运行速度，不能用于速度低于0.4m/min的场所。
2、滚轮式行程开关
当被控机械上的撞块撞击带有滚轮的撞杆时，撞杆会转向右边，开始带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。当运动机械返回时，在复位弹簧的作用下，各部分动作部件复位。
滚轮式行程开关分为单滚轮自动复位和双滚轮(羊角式)非自动复位式二种，双滚轮行移开关具有两个稳态位置，有“记忆”作用，在某些情况下简化线路。

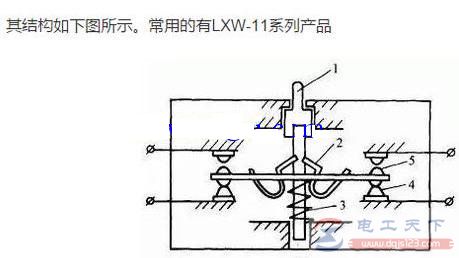

3、微动开关式行程开关
1.推杆 2.弹簧 3.压缩弹簧4.动断触点 5.动合触点
