四种行程开关的结构图及实物图详解

作者:老电工2020年11月17日 11:15

有关行程开关的基础知识,介绍了四种行程开关的结构图及实物图的表示法,包括滚轮式行程开关、直动式行程开关、组合式行程开关及微动开关式行程开关,供大家学习参考。

行程开关的结构图及实物图

1、滚轮式行程开关

滚轮式行程开关有二种,一是单轮行程开关,一是双轮行程开关。

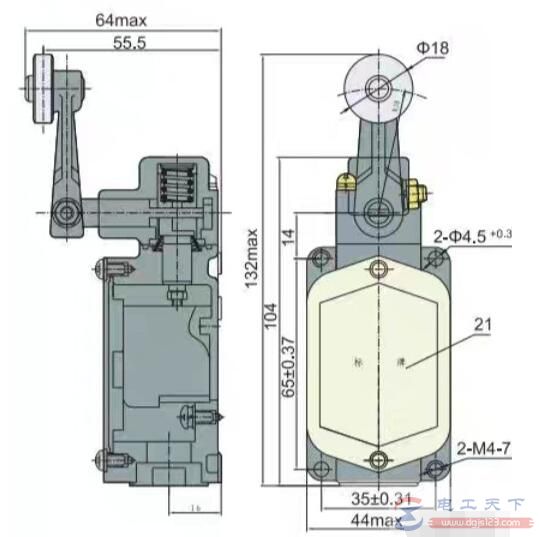

(1)单轮行程开关

当运动机械的挡铁压到行程开关的滚轮上时,传动杠杆带动转轴,使凸轮推动撞块,当撞块碰压到一定位置时,推动微动开关快速动作。当滚轮上的挡铁移开后,复位弹簧就使行程开关复位。

四种行程开关的结构图及实物图详解

(2)双轮行程开关

双轮旋转式行程开关不能自动复原,它依靠运动机械反向移动时,挡铁碰撞另一滚轮将其复原。

四种行程开关的结构图及实物图详解

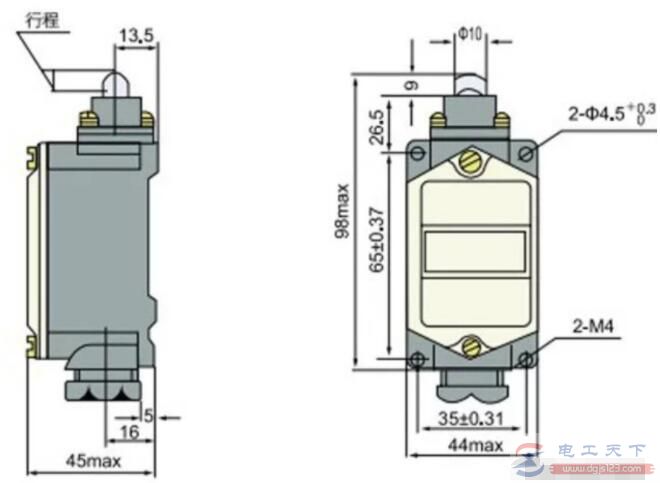

2、直动式行程开关

直动式行程开关和按钮类似,按钮需要手动按下,直动式行程开关是由运动的机械碰撞产生东西。当操作头被碰到时,向内压缩压动内部的微动开关;当机械移开时,在内部弹簧的作用下,行程开关复位。

四种行程开关的结构图及实物图详解

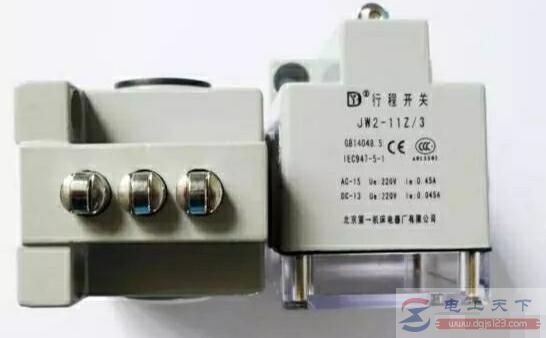

3、组合式行程开关

这种是把多个作用相同的行程开关做到一起的行程开关。一种机床用行程开关,如下图:

四种行程开关的结构图及实物图详解

4、微动开关式行程开关

四种行程开关的结构图及实物图详解

微动开关式行程开关有很多种类型,把其他行程开关中的触点系统拿出来,就是微动开关式行程开关。

微动开关式行程开关是生活中用的最多的行程开关,比方带照明的衣柜、洗衣机面板、电压力锅的锁紧等,均会用到微动行程开关。
