一文看懂按钮的文字符号及复合按钮图形符号

作者:老电工2020年11月21日 09:07

有关按钮的符号表示法,按钮的文字符号是什么,复合按钮的图形符号是什么,以及按钮颜色的要求有哪些,与电工天下小编一起来看下。

按钮的文字符号与图形符号

一般根据触头数量、使用场合及颜色来选择按钮。平常用到的LA18、LA19、LA20等系列按钮,适用于AC500V、DC440V,额定电流5A,控制功率在AC300W、DC70W的控制回路中。

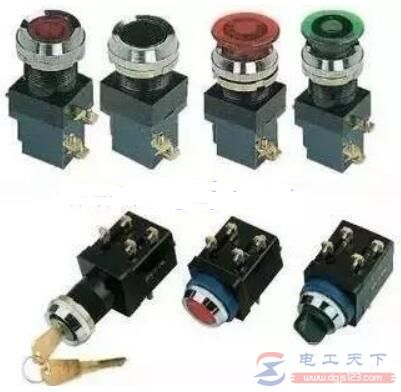

按钮实物图

一文看懂按钮的文字符号及复合按钮图形符号

按钮文字符号:SB

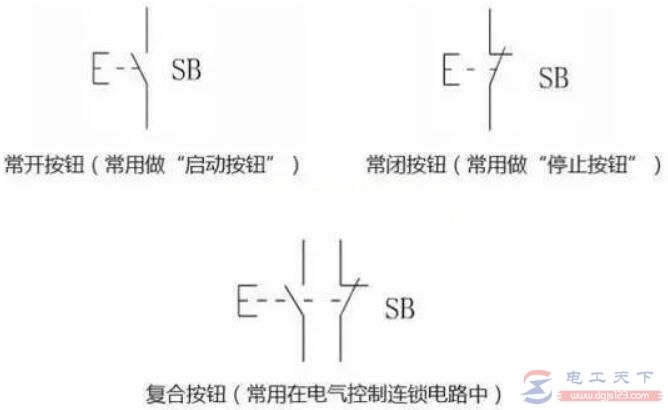

按钮图形符号

一文看懂按钮的文字符号及复合按钮图形符号

按钮颜色要求

(1)“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时必须使设备停止运行或断电。

(2)“启动”按钮的颜色是绿色。

(3)“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色,不得使用红色和绿色按钮。

(4)“点动”的按钮必须是黑色。

(5)“复位”(如有保护继电器的复位按钮)必须是蓝色,当复位按钮同时还有停止作用时,则必须是红色。

指示灯:成套配电柜电源线颜色、配电柜指示灯及按钮颜色。

指示灯的作用

(1)指示设备的运行或停止状态。

(2)监视控制电器的电源是否正常。

(3)利用红灯监控跳闸回路是否正常,用绿灯监控合闸回路是否正常。
