时间继电器文字符号与图形符号详解

作者:老电工时间:2019-11-06 13:29:12

一般的电气原理图上,通用标准:KM表示接触器、KA表示继电器、KT表示延时继电器,延时继电器又分通电延时和断电延时,通电延时和断电延时在文字上是一样的,都是KT,但是符号不一样。

时间继电器的文字与图形符号

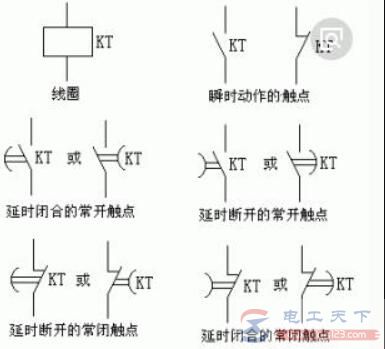

继电器的符号,如下图:

时间继电器文字符号与图形符号详解

一、时间继电器的型号意义

时间继电器文字符号与图形符号详解

时间继电器的符号及含义

基本规格代号:

1:通电延时,无瞬时触头;

2:通电延时,有瞬时触头;

3:断电延时,无瞬时触头;

4:断电延时,有瞬时触头。

二、时间继电器的线圈图形符号

时间继电器文字符号与图形符号详解

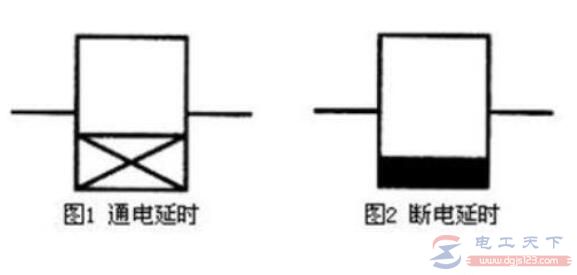

图1是通电延时线圈图形符号,图2是断电延时线圈图形符号。

三、继电器的型号命名

一般国产继电器的型号命名由四部分组成:第一部分+第二部分+第三部分+第四部分 。

继电器型号第一部分用字母表示继电器的主称类型。

jr----小功率继电器

jz----中功率继电器

jq----大功率继电器

jc----磁电式继电器

ju----或温度继电度

jt----特种继电器

jm----脉冲继电器

js----时间继电器

jag----干簧式继电器

继电器型号第二部分用字母表示继电器的形状特征。

w----微型

x----小型

c----超小型

继电器型号第三部分用数字表示产品序号。

用数字表示产品序号

继电器型号第四部分用字母表示防护特征。

f----封闭式

m----密封式

例如:jrx-13f(封闭式小功率小型继电器) 。

jr——小功率继电器

x——小型

13——序号

四、时间继电器的常见型号

以下是一些常见的时间继电器的型号,供大家参考:

ds-21 ds-21c ds-31 ds-31c ds-31/2 ds-31c/2

ds-22 ds-22c ds-32 ds-32c ds-32/2 ds-32c/2

ds-23 ds-23c ds-33 ds-33c ds-33/2 ds-33c/2

ds-24 ds-24c ds-34 ds-34c ds-34/2 ds-34c/2

ds-25 ds-25c ds-35 ds-35c ds-35/2 ds-35c/2

ds-26 ds-26c ds-36 ds-36c ds-36/2 ds-36c/2

ds-27 ds-27c ds-37 ds-37c ds-37/2 ds-37c/2

ds-28 ds-28c ds-38 ds-38c ds-38/2 ds-38c/2

js-11a/11、js-11a/21、js-11a/12、js-11a/22、

js-11a/13、js-11a/31、js-11a/32、jss-11a、

jss-12a、jss-24ss-94b/1-1、ss-94b/1-2、

ss-94b/2-1、ss-94b/2-2、ss-94/1、ss-94/2、

ss-94/3、ss-94/4、ssj-11a、ssj-11b、ssj-21a、

ssj-31a、ssj8-11a、ssj8-11b、ssj8-21a、

ssj8-21b、ssj8-31a、ssj8-31b

rs-11a/rs-12a/rs-13a/rs-11b/rs-12b/rs-13b

rs-21a/rs-22a/rs-23a/rs-21b/rs-22b/rs-23b

rs-31a/rs-32a/rs-33a/rs-31b/rs-32b/rs-33b

以上就是时间继电器的文字符号与图形符号的含义,以及时间继电器的线圈图形符号的相关知识,希望对大家有所帮助。
