时间继电器的型号意义，时间继电器的线圈图形符号

本文介绍了时间继电器的各种型号，以及每一种型号的含义，包括通电延时与断电延时的触头符号含义，以及时间继电器的线圈图形符号，供大家学习参考。

一、时间继电器的型号意义

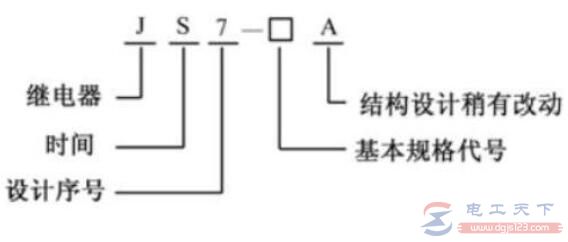

图（时间继电器的符号及含义）

规格代号与型号含义：

1——通电延时，无瞬时触头；

2——通电延时，有瞬时触头；

3——断电延时，无瞬时触头；

4——断电延时，有瞬时触头。

二、时间继电器的线圈图形符号

图1：通电延时线圈图形符号，图2：断电延时线圈图形符号。

附，时间继电器按延时方式的分类。

三、按延时方式分类

根据其延时方式的不同，时间继电器分为通电延时型和断电延时型二种。

1、通电延时型时间继电器

通电延时型时间继电器在获得输入信号后立即开始延时，需待延时完毕，其执行部分才输出信号以操纵控制电路；当输入信号消失后，继电器立即恢复到动作前的状态。

2、断电延时型时间继电器

断电延时型时间继电器与之相反，当获得输入信号后，执行部分立即有输出信号；而在输入信号消失后，继电器却需要经过一定的延时，才能恢复到动作前的状态。
