有关接触器的电路符号形状,为方便绘制电气线路图,规定了接触器的电路符号形状,如图所示,接触器有统一的型号命名方式,其形式及型号各部分含义如下图。
为方便绘制电气线路图,规定了接触器的电路符号形状。
如下图:

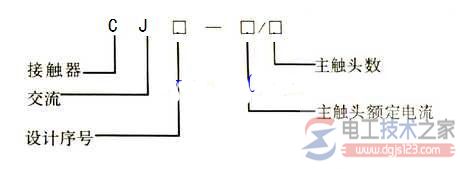

此外,国家对于接触器此类低压控制电器已有统一的型号命名方式,其形式及型号各部分含义如下图。
注意,部分接触器的型号和下图所示的可能有所差异。
