线路断开时交流接触器的控制关系图解

作者:老电工时间:2021-05-17 09:33:56

有关线路断开时交流接触器的控制关系,松开启动按钮SB时,线路断开,交流接触器KM线圈失电,切断三相交流电动机的供电电源,电动机停止运转,注意常闭辅助触点与常开辅助触点的开闭状态。

线路断开时交流接触器的控制关系

如图:

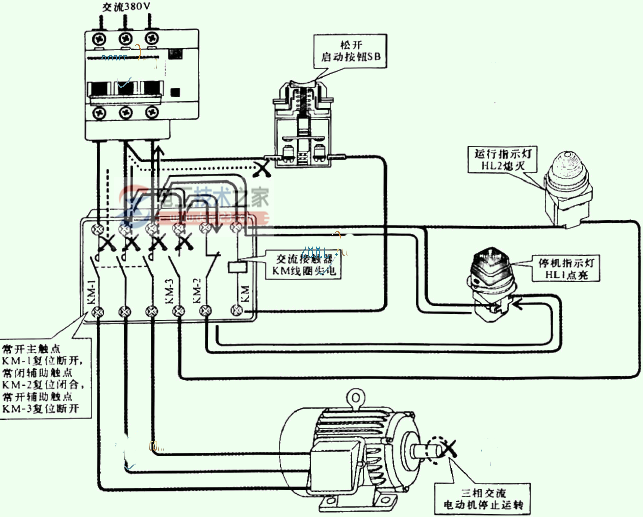

交流接触器的控制关系1

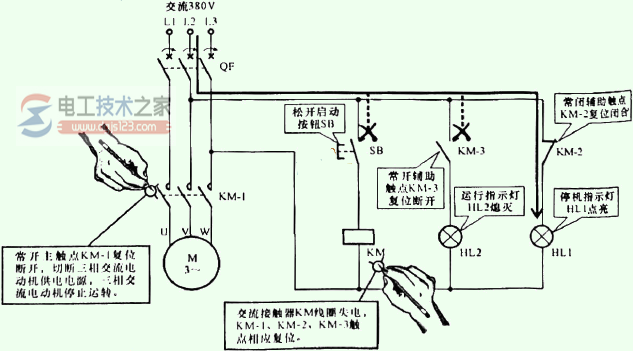

交流接触器的控制关系2

松开启动按钮SB时,线路断开,交流接触器KM线圈失电,常开主触点KM·1复位断开,切断三相交流电动机的供电电源,电动机停止运转;常闭辅助触点KM-2复位闭合,停机指示灯HL1点亮,指示三相交流电动机处于停机状态;常开辅助触点KM-3复位断开,切断运行指示灯HL2的供电电源,HL2熄灭。
