220v交流接触器的接线图及工作原理

作者:老电工时间:2020-07-02 14:34:45

有关220v交流接触器的接线图,怎么对接触器进行接线,在接线操作时要注意哪些问题,以及交流接触器按钮接线图的工作原理是什么,电工天下小编带大家来了解下。

220v交流接触器的接线图

1、NO是常开触点,NC是常闭触点A1、A2是线圈,A1A2同时供电后,接触器才会吸合。1、3、5接三相电源,(主电路部分)2、4、6接三相电机

2、A1、A2是这个接触器的线圈,接到控制电路里面去,通过控制这个接触器的线圈(A1、A2)来实现控制住电路部分的电机(以小控大的)。

3、13、14表示这个接触器的辅助触点,NO表示为常开,也就是没通电的情况下13、14是断开的,通电后13、14是闭合的。放在控制电路部分用来自锁(并联在启动按钮上),达到连续运行的目的。

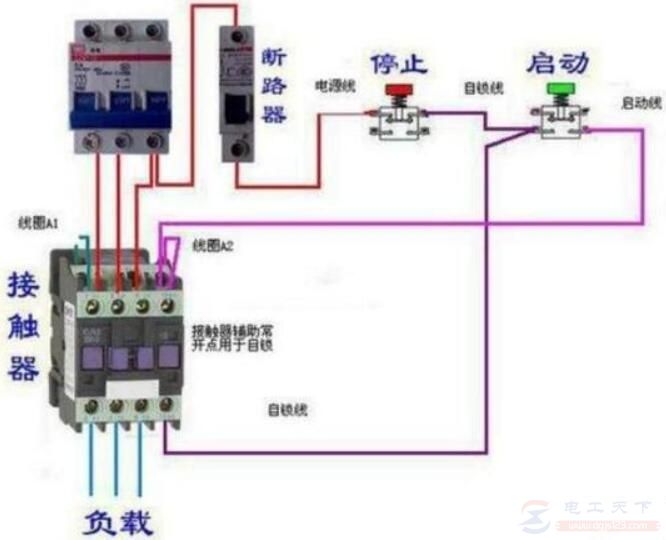

交流接触器的接线图如下:

220v交流接触器的接线图及工作原理

220v交流接触器的接线图及工作原理

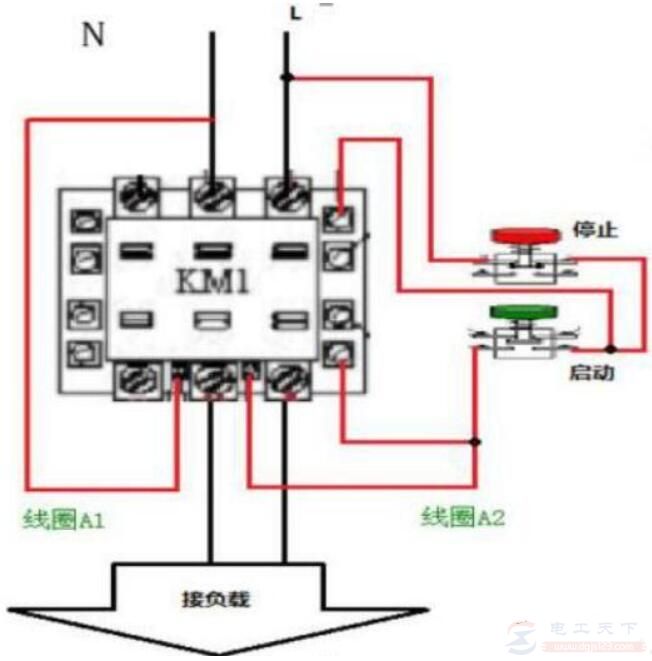

一个220v交流接触器与两个按钮的控制接线图,如下:

220v交流接触器的接线图及工作原理

交流接触器按钮接线图的工作原理:

1、启动时,按下启动按钮,由电源来的控制电流经断路器-电源线-停止按钮自锁线启动按钮启动线线圈A2到线圈A1 ,接触器线圈得电吸合,主触点接通负载,辅助常开点闭合自保持(自锁)。

松开启动按钮,由于接触器辅助常开已经闭合短接了启动按钮,接触器仍保持得电运行状态。

2、停机时,按下停止按钮-控制回路断电--接触器弹出复位--主触头断开负载辅助触点断开控制回路,松开停上按钮,由于辅助常开点(自锁点)已经复位,接触器保持断电状态。

以上就是220v交流接触器的接线图及工作原理,希望对大家有所帮助。
