自锁电路的定义，自锁电路的电路图

有关自锁电路的小知识，什么是自锁电路，在实际的电路中，需要满足什么条件，才会触发电路的自锁功能，以及自锁电路的电路图是什么样的，一起来了解下。

自锁电路的定义

自锁电路就是自己把自己锁死的电路。

自锁电路是电路中的一种，一旦按下开关，电路就会自动保持持续通电，直到按下其它开关使其断路为止。

在通常的电路中，按下开关，电路通电；松开开关，电路断开。

名词解释：

自锁，即依靠接触器自身的常开辅助触点而使其线圈保持通电的实现自锁，在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。

自锁电路的电路图

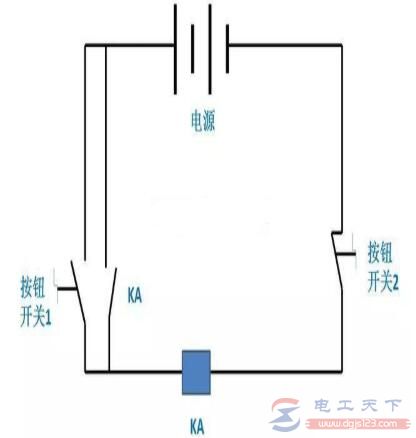

如下图：

上图中，按钮1和KA属于常开且并联，按钮2常闭，且串联在电路中。

当按下按钮1时，电源接通，KA线圈得电，触点闭合，此时松开按钮1，电流仍会通过已闭合的KA触点流过来，不会导致KA线圈失电，只有通过按下按钮2时，才会切断整条电路。

这种自己把自己锁死的电路叫自锁电路，一般用于电机的启动等。

在空调控制柜电路中，KT3的回零保护功能，制冷、制暖的故障保护均是自锁。
