交流接触器的选型原则与选型要点

作者:老电工2019-12-27 05:21:38

在购买或使用交流接触器时,有哪些选型原则与选型要点,包括交流接触器的电压等级要和负载相同、负载的计算电流要小于等于接触器的额定工作电流等。

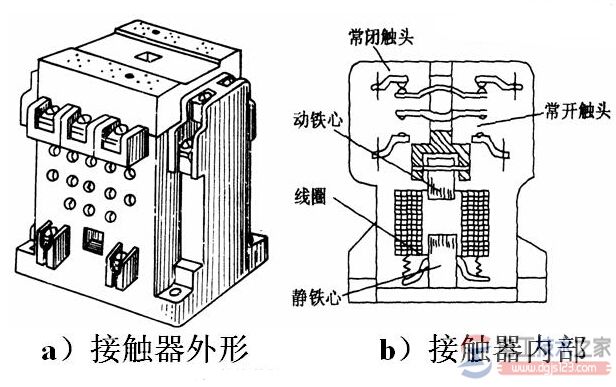

交流接触器的选型原则

交流接触器的选型原则

交流接触器选用时应满足被控制设备电路的基本要求,如:额定工作电压,负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸等选型依据。

接触器的选型主要需要确定种类,负载类型,主回路参数,控制回路参数辅助触点,以及电气寿命,机械寿命及工作制等多种情况综合考虑。

一、交流接触器的选型原则

1、交流接触器的电压等级要和负载相同,接触器类型要和负载相适应。

2、负载的计算电流要小于等于接触器的额定工作电流。

接触器的接通电流大于负载的启动电流,分断电流大于负载运行时分断需要电流,负载的计算电流要考虑实际工作环境和工况,对于启动时间长的负载,半小时峰值电流不能超过约定发热电流。

3、按短时的动、热稳定校验。

线路的三相短路电流不应超过接触器允许的动、热稳定电流,当使用接触器断开短路电流时,还应校验接触器的分断能力。

4、接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量应满足控制回路接线要求。要考虑接在接触器控制回路的线路长度,一般推荐的操作电压值,接触器要能够在85~110%的额定电压值下工作。如果线路过长,电压降太大,接触器线圈对合闸指令有可能不起反映;由于线路电容太大,可能对跳闸指令不起作用。

5、根据操作次数校验接触器所允许的操作频率。如果操作频率超过规定值,额定电流应该加大一倍。

6、短路保护元件参数应该和接触器参数配合选用。(电工技术之家 www.dgjs123.com)选用时可参见样本手册,样本手册一般给出的是接触器和熔断器的配合表。

接触器和断路器的配合要根据断路器的过载系数和短路保护电流系数来决定。接触器的约定发热电流应小于断路器的过载电流,接触器的接通、断开电流应小于断路器的短路保护电流,这样断路器才能保护接触器。

实际中接触器在一个电压等级下约定发热电流和额定工作电流比值在1~1.38之间,而断路器的反时限过载系数参数比较多,不同类型断路器不一样,所以两者间配合很难有一个标准,不能形成配合表,需要实际核算

7、接触器和其它元器件的安装距离要符合相关国标、规范,要考虑维修和走线距离。

二、交流接触器的选型要点

1、根据使用目的和要求按照上述系列选择种类

注意严格区分主回路负载类型是直流还是交流。

交流接触器不同于直流接触器,用于直流负载时只适用于DC-1至DC-5负载,对于DC-5以上的直流负载建议使用直流接触器。另外电容接触器不能用普通交流接触器替代。

2、负载类型和主回路参数确定

主回路参数主要是额定工作电压、额定电流、极数、通断能力、绝缘电压和耐受过载能力等。尤其要注意负载类型。接触器可以运行在不同的负载类型下,但是对应的型号不同,不能完全依靠主极电压和功率选型。

配电类负载(阻性负载)按照AC-1选型;普通电机负载按照AC-3选型;绕线电机按照AC-2选型;对于频繁起停负载应按照AC-4负载选型,因为此类负载在频繁通断时会发生触头熔焊现象,例如频繁正反转、行车、频繁点动的行业。

另外,对于4极接触器,有主极2NO+2NC,或者4NO两大系列,不能使用普通3极接触器加辅助触点进行替代。

3、控制回路及辅助触点

接触器的线圈电压按照控制回路电压确定。目前,国产D2系列接触器只有交流线圈。如果需要直流线圈,需要选择进口TeSys D,TeSys F的产品。

另外,直流线圈接触器还有低功耗的进口TeSys D和TeSys K产品,请客户注意选择。

对于辅助触点,不同接触器所允许安装辅助触点的位置和个数均不同,需要查表确定。

4、电气寿命和机械寿命

在设计过程中,如果对电气寿命有严格超过**百万次要求,请按照样本上的寿命曲线查表确定。
