有关交流接触器选择的要点,要考虑被控制设备的运行状况、持续运行的用电设备及间断持续运行的用电设备,在交流接触器的选择要求是不同的。
1、根据被控制设备的运行状况选择。被控设备的运行状况可分为:持续运行、间断持续运行、反复短时工作三种;
2、对于持续运行的用电设备,应按实际最大负荷占交流接触器额定容量的67~75%这个范围选用交流接触器的额定电流;
3、对于间断持续运行的用电设备,应按实际最大负荷占交流接触器额定容量的80%这个范围选用交流接触器的额定电流;
4、考虑安装环境,如为开启安装,可允许适当超过2)、3)中规定的百分值;如安装在开关柜中,通风条件较差时,则应 控制交流接触器的运行电流值,使其不超过2)、3)中规定的百分值;
5、交流接触器工作时的暂载率不超过40%时,它的短时间负载能力可超过它额定值的16~20%;
6、根据设备运行要求(如可逆、加速、降压启动等)来选择接触器的结构型式(如三极、四极、五极等)。

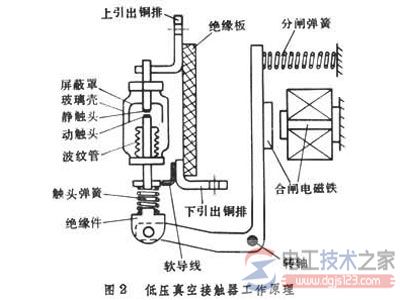

以下是真空交流接触器的原理图:
