交流接触器的原理与交流接触器的接法

作者:老电工时间:2020-07-04 10:26:42

有关交流接触器的工作原理,通过电磁线圈中电流的通断产生的电磁吸合力,实现电路的连通与断开,并介绍了交流接触器的接线方法,供电工朋友们学习参考。

交流接触器的原理与接线图

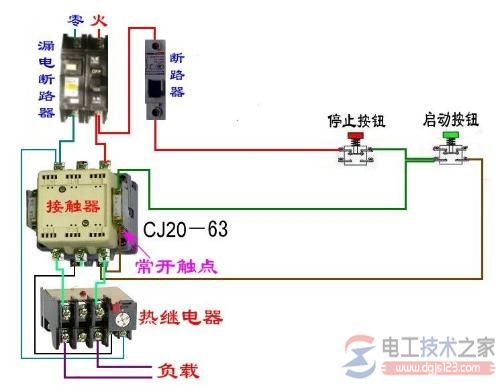

交流接触器1

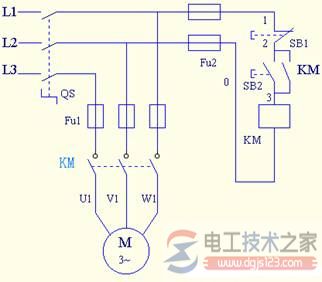

交流接触器2

一、交流接触器的工作原理

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的。

因此,动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

二、交流接触器的接法

1、一般三相接触器一共有8个点,三路输入,三路输出,还有是控制点两个。输出和输入是对应的,很容易能看出来。如果要加自锁的话,则还需要从输出点的一个端子将线接到控制点上面。

2、根据交流接触器的工作原理,它是用外界电源来加在线圈上,产生电磁场。加电吸合,断电后接触点就断开。

另外,要弄清楚外加电源的接点,也就是线圈的两个接点,一般在接触器的下部,并且各在一边。其他的几路输入和输出一般在上部。

注意外加电源的电压是多少(220V或 380V),一般都标得有。而且,一注意接触点是常闭还是常开。如果有自锁控制,根据原理理一下线路即可。
