电流互感器与电压互感器选用原则与要求

有关电流互感器与电压互感器的选用原则，以及电流互感器与电压互感器选型时的注意事项，电压互感器副边不能接过多的负载，电流互感器副边绕组必须可靠接地、副边绝对不容许开路等。

电流互感器与电压互感器选用原则

互感器属测量装置，按变压器原理工作。电力系统中的大电流、高电压有时无法直接用普通的电流表和电压表来测量，必须通过互感器将待测电量按比例减小后测量。

互感器具有2种作用：将高电量转换为能用普通标准仪表测量的电量1A/5A/100V/500V;将仪表与高压电路隔离，保证仪表及人身安全。

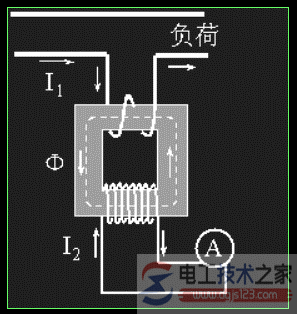

一、电流互感器

一次侧只有1到几匝，导线截面积大，串入被测电路。二次侧匝数多，导线细，与阻抗较小的仪表（电流表、功率表的电流线圈）构成闭路。电流互感器的运行情况相当于二次侧短路的变压器，一般选择很低的磁密(0.08-0.1)T，并忽略励磁电流，则I1/I2=N2/N1=k。

励磁电流是误差的主要根源，0.2/0.5/1/3，1表示变比误差不超过1%。

注意事项：

1、副边绕组必须可靠接地，以防止由于绝缘损坏后，原边高电压传入危及人身安全。

2、副边绝对不容许开路。开路时互感器成了空载状态，磁通高出额定时许多(1.4-1.8T)，除了产生大量铁耗损坏互感器外，还在副边绕组感应出危险的高压，危及人身安全。

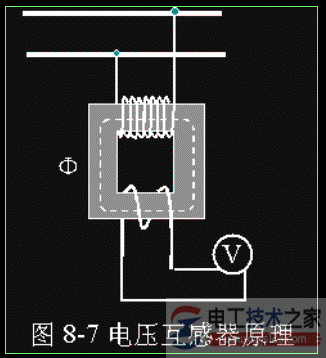

二、电压互感器

电压互感器的运行情况相当于二次侧开路的变压器，其负载为阻抗较大的测量仪表。副边电流产生的压降和励磁电流的存在是电压互感器误差之源。电压互感器副边不能接过多的负载；且要求铁心不饱和(0.6-0.8T)。

注意事项：

1、副边绕组连同铁心必须可靠接地。

2、副边绝对不容许短路。
