电磁式电压互感器交流耐压试验方法

电磁式电压互感器的交流耐压试验有两种加压方法。

一种方式为用试验变压器或串联谐振装置等工频耐压设备外施工频试验电压,该加压方式适用于额定电压为35kV及以以下的全绝缘电压互感器的交流耐压试验。

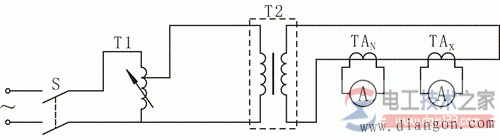

试验接线及方法与电力变压器的交流耐压试验相同。

35kV以上的电压互感器多为分级绝缘,其一次绕组的末端绝缘水平很低,一般为5kV左右。

因此,一次绕组末端不能与首端承受同一试验电压,而应采用感应耐压的加压方式,即把电压互感器一次绕组末端接地,从某一二次绕组加压,在一次绕组感应出所需的试验电压。

这种加压方式一方面使绝缘中的电压分布同实际运行一致;另一方面,一次绕组首尾两端的电压比额定电压高,绕组电位也比正常运行时高得多。

因此,,交流耐压试验可同时考核电压互感器一次绕组的纵绝缘,从而检验出由于电压互感器中电磁线圈质量不良如露铜、漆膜脱落和绕线时打结扥个原因造成的纵绝缘方面的缺陷。

为避免工频试验电压过高引起铁芯饱和损坏被试电压互感器,必须提高工频试验电压的频率。

制造厂多采用中频发电机组作为试验电源,而现场试验常采用电子式变频电源或三倍频电压发生器。

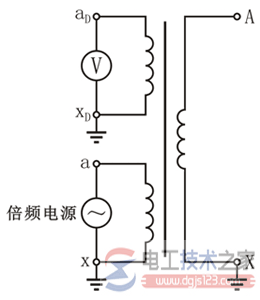

倍频感应耐压试验接线图
图1-1 倍频感应耐压试验接线图

倍频感应耐压试验接线如图1-1所示,在二次绕组ax侧施加倍频电压,从辅助二次绕组aDxD侧测量。一次绕组试验电压按出厂电压的85%进行试验,出厂值不明的按表1-1所示试验电压进行试验。倍频感应耐压试验电压同工频交流耐压试验的试验电压。

表1-1 电压互感器交流耐压试验的试验电压(kV)

额定电压
3
6
10
35
66
试验电压
15
21
30
72
120

串级式或分级绝缘式互感器用倍频感应试验,试验中应考虑互感器的容升电压。根据有关资料介绍,3倍频耐压时,各电压等级的电压互感器容升电压如表1-2所示。

表1-2 电压互感器容升电压数据

额定电压(kV)
35
66
110
220
容升电压百分数(%)
3
4
5
8

比如66kV设备应耐压120kV,考虑容升4%,则由辅助二次绕组测得试验电压换算到一次绕组为120kV时,一次绕组实际电压已达120+120×4%=124.8(kV)。

电压互感器感应耐压前后应做空载试验,以确定电压互感器一次绕组是否存在匝间短路。
