电流互感器变比检验的操作方法

有关电流互感器变比检验的操作方法，电流互感器现场变比检验一般采用电流法，用电流法测量电流互感器变比，不了解的朋友参考下。

电流互感器变比检验的操作方法

电流互感器是一种专门用作变换电流的特种变压器，在正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确时，二次电流对一次电流的相位差接近于零。

电流互感器作为电力系统中的重要设备，对其进行电气性能试验是很重要的，对于电流互感器而言，变比试验是绝不可少的试验项目，电流互感器变比关系到计量的准确性与保护的可靠性。

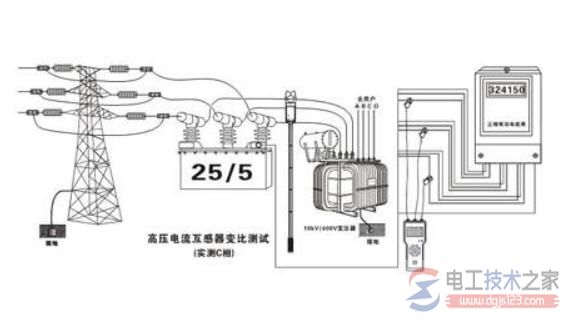

电流互感器现场变比检验一般采用电流法，用电流法测量电流互感器变比，实际上是模拟在额定电流情况下的实际运行条件，是一种很理想的试验方法，测量的精度高，但随着电力系统的不断发展，单台发电机的容量越来越大，其出口电流已经达到数万安培。

例如，800 MW的发电机组，额定电压为20 kV，额定电流为：800/(20×31/2) = 23.094 kA，相应使用的电流互感器一次电流很大。

若用电流法测量一次电流为几万安培的电流互感器变比，在现场很难做到：

1，额定大电流很难达到(需大容量调压器)；

2，需要的标准电流互感器或升流器的体积大，造价高，若降低被测电流互感器一次电流进行试验，那么其变比误差会很大，试验就毫无意义。

因此，电流法测量电流互感器变比的方法，在施工现场越来越受到限制。

在电流法的基础上介绍另一种电流互感器变比的试验方法——电压法。该方法适用于施工现场对电流互感器变比检验。

电压法具有适用范围广，使用设备少，设备简单的优点，是一种简单方便试验方法。
