氧化锌避雷器选型看避雷器作用与原理

【氧化锌避雷器选型看避雷器作用与原理】

关于氧化锌避雷器的选型问题，10kV配电网中的金属氧化物避雷器的作用，在选型避雷器时，要注意使用场所，配电型或电站型等，并了解不同类型氧化锌避雷器的工作原理。

一、氧化锌避雷器作用：（推荐阅读：氧化锌避雷器的作用  ）

10kV配电网中的金属氧化物避雷器，避雷器的主要作用是保护电气设备免受雷电侵入波过电压和操作过电压对其设备的绝缘损坏。

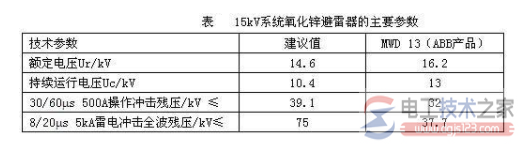

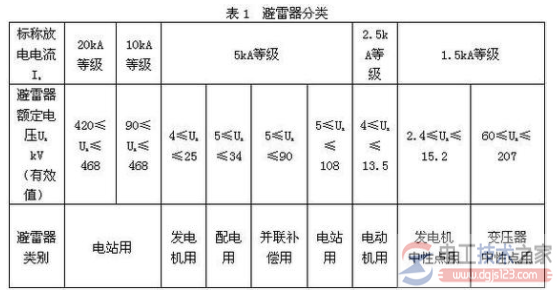

图1，参考图：氧化锌避雷器参数

二、氧化锌避雷器选型：

避雷器选型注意问题：

首先，在选择上应注意使用场所，场所不同，避雷器的型号也不同。

配电型：保护相应电压等级的开关柜、变压器、箱式变、电缆头等有关配电设备免受大气和操作过电压损坏，宜选择"HY5WS"金属氧化物避雷器。

电站型：保护发电厂、变电所中交流电器设备免受大气过电压和操作过电压的损坏，可选择"HY5WZ"或"Y5WZ"型；

电机型：限制真空断路器或少油断路器投切旋转电机时产生的过电压，保护旋转电机免受操作过电压的损坏，可选择"HY2.5WD"或"Y2.5WD"型；

电容器型：抑制真空断路器或少油断路器操作电容器组产生的过电压，保护电容器组免受操作过电压的损坏，可选"HY5WR"型。

三、氧化锌避雷器基本原理：（延伸阅读：氧化锌避雷器的工作原理  氧化锌避雷器工作原理与带电测试方法  ）

氧化锌避雷器是目前国际上理想的过电压保护器，它采用了氧化锌电阻为主要原件，与传统的碳化硅避雷器相比，大大改善了电阻片的伏安特性，提高了通流能力，可以做成无间隙避雷器。因此带来了电器结构特点的根本变化。

当避雷器在正常工作电压下，流过避雷的电流仅是微安级，当遭受过电压时，避雷器优异的非线特性发挥了作用，流过避雷器的电流达数千安培，避雷器处于导通状态，释放过电压能量，从而防止了过电压对输变电设备的侵害。

四、氧化锌避雷器型号

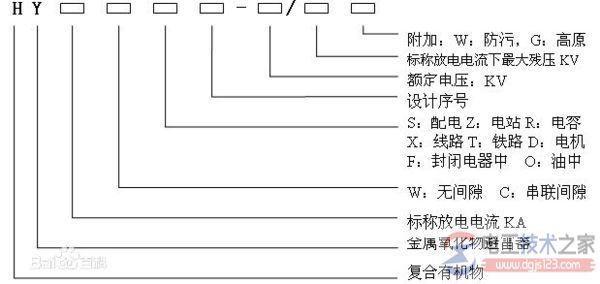

氧化锌避雷器型号如下图：（相关阅读：氧化锌避雷器型号字母含义与选型  ）

比如：型号HY5WR-17/46 表示氧化锌避雷器的额定电压为 17KV,最大残压为46KV，标称放电电流5KA。

氧化锌避雷器是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电压），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。

然而，压敏电阻被击后，是可以恢复绝缘状态的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。

因此，如在电力线上安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，可以将电源线上的电压控制在安全范围内，从而保护了电气设备的安全。

附1，10kv氧化锌避雷器的常见型号

10kv氧化锌避雷器有哪些型号？

先来看两种常用的避雷器：
HY5WZ-17/45
HY5WS-17/50

其余的避雷器还有：
HY5WS-7.6/30
HY5WS-10/30
HY5WS-12.7/50
HY5WS-17/50
HY5WZ-7.6/27
HY5WZ-10/27
HY5WZ-12.7/45

详细说明：

10KV金属氧化物避雷器是电力系统各类电气设备（变压器、电抗器、发电机、电动机、PT、CT、断路器、接触器等）绝缘配合的基础，由避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标（短时工频耐压、雷电冲击耐压和操作冲击耐压等）。

该产品的核心工作元件采用以氧化锌为主的多元素金属氧化物粉末烧制，具有优异的非线性伏-安特性，陡波响应快，通流容量大。有间隙产品采用自吹间隙，带均压照射结构，降低了放电的分散性，冲击系数小。

复合绝缘外套的采用，顺应了国际电力产品小型化、安全化、免维护的发展趋势。高分子有机复合材料与传统的陶瓷和玻璃等无机材料相比，具有体积小、重量轻、耐污秽免清扫、防爆防震动的优点。是集成化、模块化的中高压输变电成套设备中首选的防雷元件。
