220KV变电站使用哪些材料接地

建筑物都有接地，一般在由楼顶引到墙壁里的钢筋或者外墙的金属管，再通到地下，这种称为自然接地。对于这些建筑物来说，这些接地已经足够。但是，对于220kV变电站这种全是重要电气设备的场所，只靠单纯的自然接地，显然不能满足要求。

220KV变电站的接地材料

对于220KV的变电站来说，除了自然接地外，还需要人工接地。人工接地一般是在变电站地下敷设以水平人工接地极为主的接地网，简单来说就是铺一层金属网。

这个金属网用什么材料，可以查国家标准：《GB 50169-2016 电气装置安装工程接地装置施工及验收规范》，对于接地材料规范中有明确的要求。在第4节电气装置的接地：

接地装置材料选择应符合下列规定：

1、除临时接地装置外，接地装置采用钢材时均应热镀锌，水平敷设的应采用热镀镑的圆钢和扁钢，垂直敷设的应采用热镀铸的角钢、钢管或圆钢。

2、当采用扁铜带、铜绞线、铜棒、铜覆钢（圆线、绞线）、锌覆钢等材料作为接地装置时，其选择应符合设计要求。”

因此，接地材料主要是“圆钢、扁钢、角钢、钢管、铜带、铜绞线、铜棒、铜覆钢（圆线、绞线）、锌覆钢”，主要就是钢和铜两种材料。

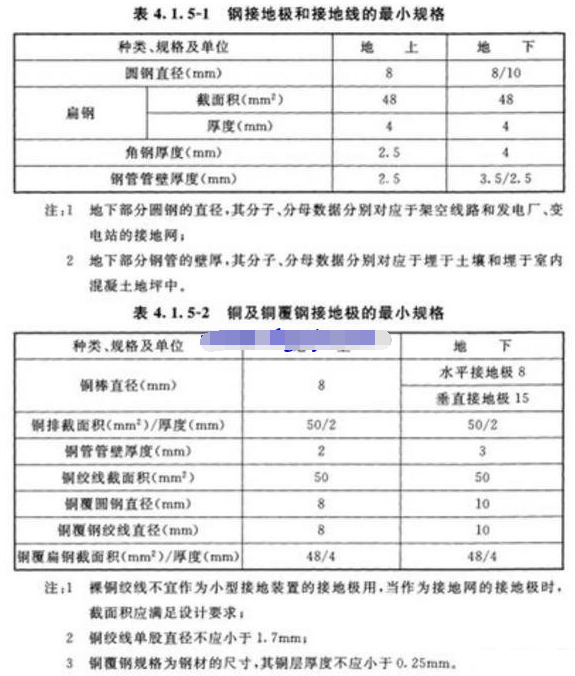

注意，材料也是有规格的，具体见国标中附表，见下图：

如何敷设接地网？

对于接地网的埋设深度与间距有要求，接地极顶面埋设深度不宜小于0.8m，水平接地极的间距不宜小于5m，垂直接地极的间距不宜小于其长度的2倍。

而对于35kV 及以上发电厂、变电站接地网边缘有人出入的走道处，应铺设碎石、沥青路面或在地下装设两条与接地网相连的均压带。

变电站、输电线路、高大建筑物等都需要可靠的接地，其目的均是为了把雷电流或者内部浪涌（过电压）引导泄流入地，从原理上来说接地电阻越小越好，但投入的资金越多。

对于变电站接地用的材料，最普通的有镀锌圆钢、铜覆钢、长效降阻剂、接地模块、石墨接地体，另外还有一些高分子材料等。将接地体埋入地里，用接地引下线把变电站不带电的设备与接地体可靠的连接即可。

因为接地体埋于地下，还需要考虑腐蚀、外力破坏的性能，同时属于隐蔽工程，为变电站的安全可靠运行提供保障，必须引起足够重视。
