导线固定管卡敷设方式与安装图解

有关导线固定管卡敷设方式与安装图解，用管卡固定线管的安装示意图，包括固定线管的管卡距离，塑料管管卡的距离要求，暗配管是事先固定（预埋）在混凝土构件内、砖墙内或地板内、明配线管应采用管卡固定。

导线固定管卡敷设方式

暗配管是事先固定（预埋）在混凝土构件内、砖墙内或地板内、明配线管应采用管卡固定。

固定线管的管卡距离，钢管管卡间的距离一般不大于2.5米，当管子外径大于50毫米时，管卡间的距离不大于3.5米。

塑料管管卡的距离：管径在20毫米以下为1米，管径在20至40毫米米为1.5米，管径在40毫米以上为2米。

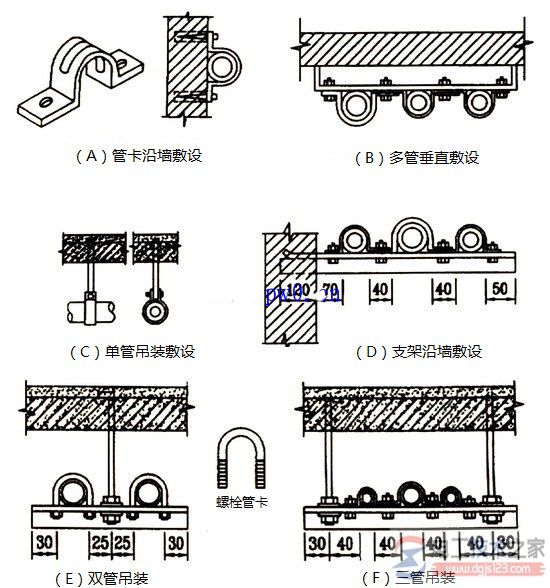

用管卡固定线管的安装如图，分别是：

（A）管卡沿墙敷设、（B）多管垂直敷设、（C）单管吊装敷设、（D）支架沿墙敷设、（E）双管吊装、（F）三管吊装.
